Scharniere und Verschlüsse
Excenterverschluss Ausführung mit Öse mit Federstecker mit angewinkelter Grundplatte zum Anschrauben Gesamtlänge 204 - 242 mm Höhe 50 / 90 mm Lochabstand 67 mm Bohrungs-Ø 7 mm
Excenterverschluss Ausführung mit Öse zum Anschrauben Gesamtlänge 209 - 230 mm Lochabstand 40 mm Bohrungs-Ø 8 mm
Excenterverschluss Ausführung mit Öse mit Federstecker zum Anschrauben Gesamtlänge 224 - 264 mm Höhe 47 mm Lochabstand 65 mm Bohrungs-Ø 9 mm
Excenterverschluss Ausführung mit Öse inkl. Sicherungshebel zum Anschrauben Gesamtlänge 250 - 280 mm Breite 91 mm Höhe 40 mm Lochabstand vorne 65 mm Lochabstand hinten 70 mm Bohrungs-Ø 9 mm

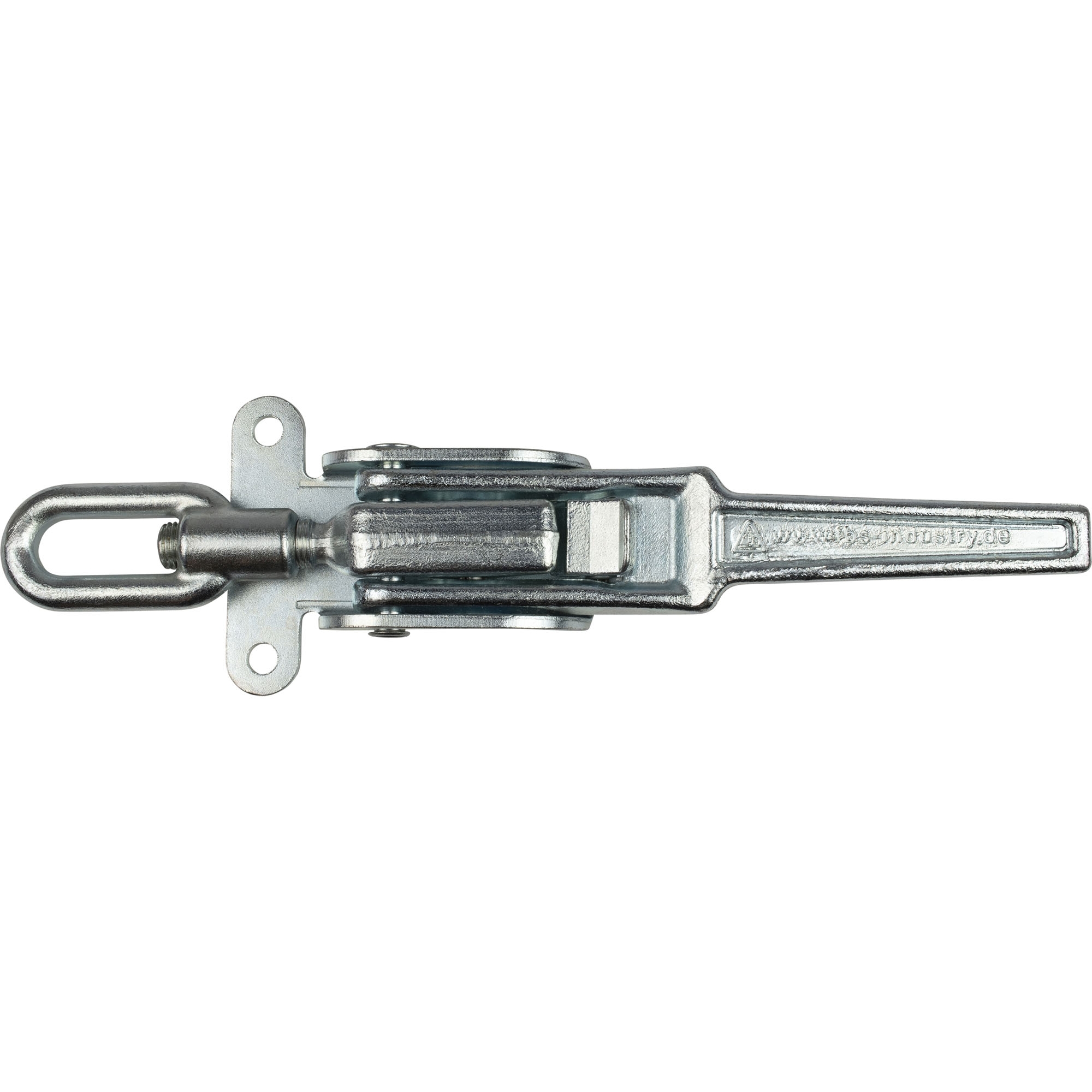

Excenterverschluss Ausführung mit Öse inkl. Sicherungshebel zum Anschrauben Gesamtlänge 275 - 300 mm Lochabstand 65 mm
Excenterverschluss Ausführung mit Öse inkl. Sicherungshebel zum Anschrauben Gesamtlänge 293 mm Grundplatte 110 x 90 mm Lochabstand 65 mm Bohrungs-Ø 8,5 mm
Excenterverschluss zum Anschrauben mit Flachbügel 3 x 14 mm abschließbar mit Vorhängeschloss verzinkt Gesamtlänge 252 mm Höhe ca. 39,5 mm Lochabstand 90,5 mm Bohrung 2 x 10 x 6,5 mm
Excenterverschluss zum Anschrauben mit Flachbügel 5 x 15 mm abschließbar mit Vorhängeschloss verzinkt Gesamtlänge 217,5 mm Höhe ca. 39,5 mm Lochabstand 64 mm Bohrung 3 x 8,2 mm
Excenterverschluss zum Anschrauben mit Flachbügel 5 x 15 mm abschließbar mit Vorhängeschloss verzinkt Gesamtlänge ca. 224 mm Höhe ca. 40,5 mm Lochabstand 64 mm Bohrung 3 x 8,2 mm
Excenterverschluss zum Anschrauben, verpackt mit Flachbügel 3 x 14 mm abschließbar mit Vorhängeschloss verzinkt Gesamtlänge 210 mm Höhe ca. 41 mm Lochabstand 80 mm Bohrung 2 x 5,1 mm
Excenterverschluss zum Anschrauben verzinkt mit Flachbügel 4 x 12 mm nicht abschließbar Gesamtlänge 275 mm Höhe ca. 32 mm Bohrung 4 x 8,2 mm
Excenterverschluss zum Anschrauben mit Flachbügel 4 x 16 mm nicht abschließbar verzinkt Gesamtlänge 197 mm Höhe ca. 29 mm Bohrungen: 3 x 8 und 3 x 6,5 mm
Excenterverschluss zum Anschrauben mit Flachbügel 3 x 14 mm abschließbar mit Vorhängeschloss verzinkt Gesamtlänge 210 mm Höhe ca. 41 mm Lochabstand 80 mm Bohrung 2 x 5,1 mm
Excenterverschluss zum Anschrauben, verpackt mit Rundbügel 7,0 mm kann mit Federstecker gegen Öffnen gesichert werden verzinkt Gesamtlänge 173,5 mm Höhe ca. 29 mm Lochabstand 30 x 20 mm Bohrung 3 x 5,1 mm
Excenterverschluss zum Anschrauben mit Rundbügel 7,0 mm kann mit Federstecker gegen Öffnen gesichert werden verzinkt Gesamtlänge 173,5 mm Höhe ca. 29 mm Lochabstand 30 x 20 mm Bohrung 3 x 5,1 mm
Excenterverschluss zum Anschrauben, mit Rundbügel 5,0 mm, verpackt abschließbar mit Vorhängeschloss, verzinkt Gesamtlänge 210 mm, Höhe ca. 40 mm, Lochabstand 80 mm, Bohrung 5,0 mm
Excenterverschluss zum Anschrauben mit Rundbügel 5,0 mm verzinkt ohne Sicherung Gesamtlänge 165 mm Höhe ca. 24 mm Lochabstand 80 mm Bohrung 2 x 5,1 mm
Excenterverschluss zum Anschrauben mit Rundbügel 5,0 mm verzinkt ohne Sicherung Gesamtlänge 210 mm Höhe ca. 26,5 mm Lochabstand 80 mm Bohrung 5,1 mm
Excenterverschluss zum Anschrauben, mit Rundbügel 5,0 mm, verpackt kann mit Federstecker gegen öffnen gesichert werden, verzinkt Gesamtlänge 106 mm, Höhe ca. 17 mm, Lochabstand 22,5 mm, Bohrung 2x 4,5 mm
Excenterverschluss zum Anschrauben verzinkt mit Rundbügel 5,0 mm abschließbar mit Vorhängeschloss Gesamtlänge 210 mm Höhe ca. 40 mm Lochabstand 80 mm Bohrung 5,0 mm
Excenterverschluss zum Anschrauben mit Rundbügel 5,0 mm kann mit Federstecker gegen Öffnen gesichert werden verzinkt Gesamtlänge 104,5 mm Höhe ca. 17 mm Lochabstand 22,5 mm Bohrung 2 x 4,5 mm
Excenterverschluss zum Anschweißen Größe 1 Oberteil verzinkt Grundkörper roh und unmontiert
Faltscharnier, Nirosta, gerollt Breite 50 mm Länge gesamt 140 mm mit 3 Bohrungen 6,5 mm je Seite
Federriegel galv. verzinkt, mit Feder und ohne Arrtierung Linke Ausführung, Bolzen-Ø 10 mm, Bolzenlänge 15 mm
Scharniere und Verschlüsse für Bordwände, Klappen und Türen
Was sind Scharniere und Verschlüsse am Anhänger?
Scharniere und Verschlüsse verbinden und sichern bewegliche Bauteile wie Bordwände, Klappen und Türen. Sie sorgen dafür, dass sich diese Komponenten kontrolliert öffnen lassen und im geschlossenen Zustand dauerhaft sicher fixiert bleiben.
Im Anhängeralltag wirken hohe mechanische Belastungen durch Bewegung, Gewicht und häufiges Öffnen. Deshalb müssen Scharniere und Verriegelungen exakt zur Einbausituation passen und auf den jeweiligen Einsatzbereich abgestimmt sein.
Wann müssen Scharniere oder Verschlüsse ersetzt werden?
Typische Probleme sind ausgeschlagene Scharniere, schwergängige Bewegungen, Rost, verbogene Bauteile oder Verschlüsse, die nicht mehr sicher einrasten. Auch klappernde Verbindungen und lockere Befestigungen durch Vibrationen sind klare Hinweise auf Verschleiß und sollten frühzeitig behoben werden.
Welche Verschlüsse brauche ich für meinen Anhänger?
Die Auswahl hängt davon ab, ob Bordwand, Heckklappe, Tür oder Deckel gesichert werden soll. Für Bordwände kommen häufig
Federriegel oder Excenterverschlüsse zum Einsatz. Türen und höhere Aufbauten werden oft mit
Drehstangenverschlüssen oder Einfassverschlüssen gesichert. Entscheidend sind immer Lochbild, Material und Baugröße der vorhandenen Aufnahme.
Warum müssen Verschlüsse vibrationssicher sein?
Anhänger sind während der Fahrt starken Schwingungen und wechselnden Belastungen ausgesetzt. Verschlüsse müssen deshalb so ausgelegt sein, dass sie sich nicht selbstständig lösen oder öffnen. Besonders bei gewerblich genutzten Anhängern sind zuverlässige Verriegelungen wie
Drehstangenverschlüsse, Federriegel und passende Caravan-Schlösser entscheidend.
Welche Funktion haben Scharniere am Anhänger?
Scharniere tragen das Gewicht von Bordwänden, Türen und Klappen und ermöglichen den kontrollierten Bewegungsablauf beim Öffnen und Schließen. Sie müssen ausreichend stabil sein, gleichzeitig leichtgängig bleiben und dauerhaft zur jeweiligen Einbausituation passen.
FAQ zu Scharnieren und Verschlüssen
Warum geht mein Anhängerverschluss nicht mehr richtig zu?
Häufige Ursachen sind Verschleiß, Verformung, Rost oder eine unpassende Justierung der Verriegelung.
Kann ich Scharniere selbst austauschen?
Grundsätzlich ja, sofern Maße, Lochbild und Materialausführung passen und nach dem Einbau eine sichere Befestigung geprüft wird.
Welche Verschlüsse sind am stabilsten?
Das hängt vom Einsatzbereich ab: robuste Systeme wie Drehstangenverschlüsse sind hoch belastbar, während Federriegel oft besonders flexibel in der Anwendung sind.
Woran erkenne ich verschlissene Scharniere?
Typische Hinweise sind Spiel in der Lagerung, Quietschen, Rost oder eine ungleichmäßige Bewegung beim Öffnen und Schließen.
