Gasdruckfedern
Kugelzapfen Material Stahl, verzinkt Gewinde Kugelzapfen (A) M6 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 12 mm Schlüsselweite 13 mm Kugel-Ø 10 mm
Kugelzapfen Material Stahl, verzinkt Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 11 mm Schlüsselweite 13 mm Kugel-Ø 10 mm

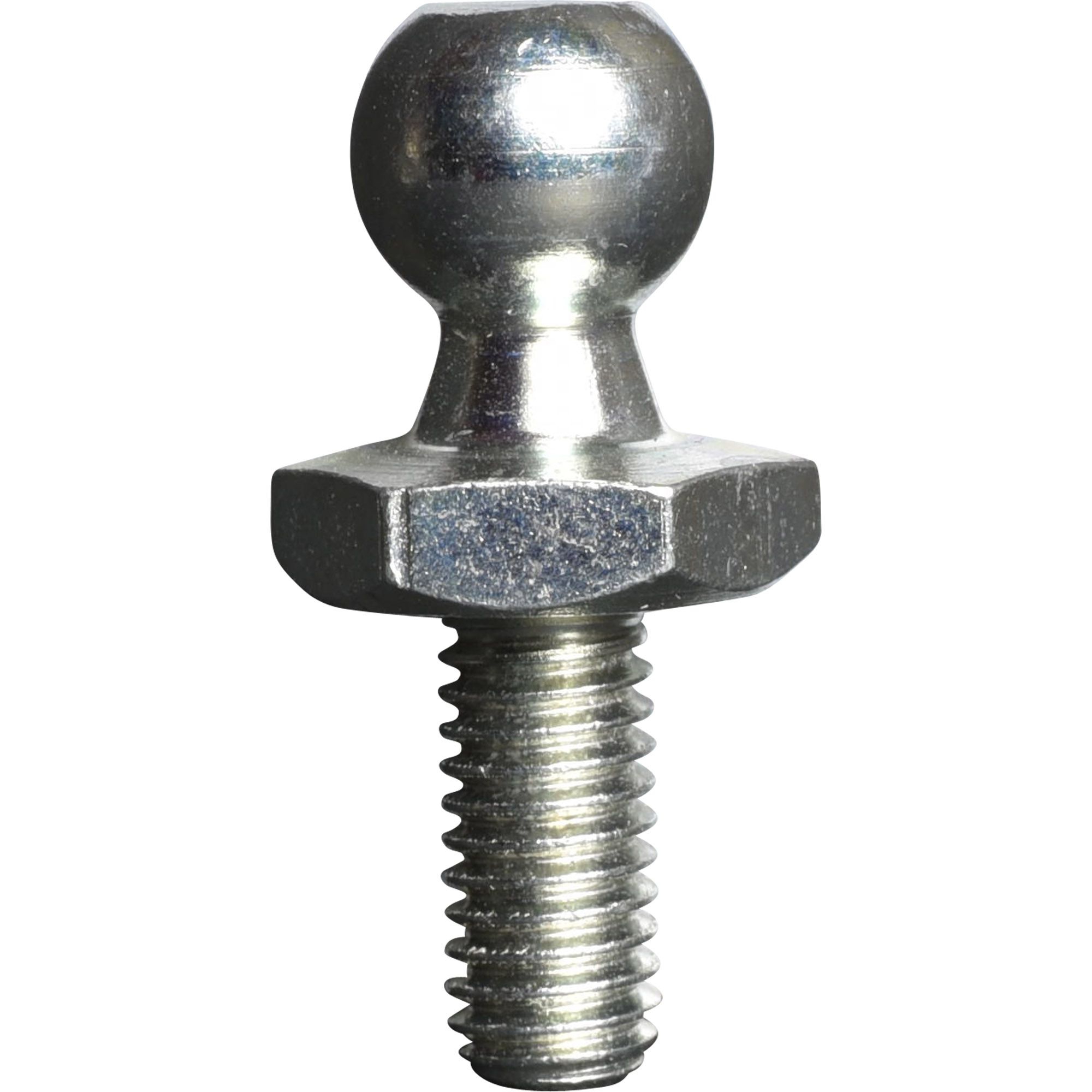

Kugelzapfen Material Stahl, verzinkt Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 16 mm Länge Kugelzapfen (C) 13 mm Schlüsselweite 11 mm Kugel-Ø 13 mm
Lagerbock Material Kunststoff, mit Stahlbolzen Lochabstand Breite (A) 45 mm Lochabstand Tiefe (B) 14 mm Höhe (C) 24 mm Innenbreite (D) 6 mm Bolzen-Ø 8 mm
Lagerschuh Material Edelstahl Lochabstand (A) 51 mm Breite (B) 18 mm Höhe (C) 20 mm Bohrung bis Bolzenmitte (D) 25,5 mm Bolzen-Ø 8 mm
Lagerschuh Material Stahl, verzinkt Lochabstand (A) 51 mm Breite (B) 13 mm Höhe (C) 17 mm Bohrung bis Bolzenmitte (D) 20 mm Bolzen-Ø 8 mm
Lagerschuh Material Stahl, verzinkt Lochabstand (A) 85 mm Breite (B) 13 mm Höhe (C) 23 mm Bohrung bis Bolzenmitte (D) 22,5 mm Bolzen-Ø 8 mm
Rundbeschlag mit Kugelzapfen Material Edelstahl Kugel-Ø (A) 13 mm Lochabstand (B) 41 mm Breite (C) 44 mm Bohrung-Ø (D) 5 mm Höhe Kugelzapfen (E) 22,5 mm Länge (F) 55 mm
Schutzkappe für Gasfedern Material Kunststoff, schwarz Baureihe 14/28 Zum Aufziehen keine Hilfsmittel wie Öl, Emulsion, Flüssigseife oder ähnliches verwenden! Immer nur trocken aufziehen!
Schutzrohr für Gasfeder Material Stahl, lackiert Baureihe 14/28 Hub 275 mm Rohr-Ø 34,6 mm
Schutzrohr für Gasfeder Material Stahl, lackiert Baureihe 14/28 Hub 350 mm Rohr-Ø 34,6 mm
Schutzrohr für Gasfeder Material Stahl, lackiert Baureihe 14/28 Hub 500 mm Rohr-Ø 34,6 mm
Winkelgelenk mit Sicherungsbügel Material Edelstahl Gewinde Kugelzapfen (A) M5 Gewindelänge Kugelzapfen (B) 10 mm Länge Kugelzapfen (C) 9 mm Länge Kugelpfanne (D) 22 mm Gewinde Kugelpfanne (E) M5 Schlüsselweite 7 mm DIN 71802
Winkelgelenk mit Sicherungsbügel Material Edelstahl Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 12 mm Länge Kugelzapfen (C) 11 mm Länge Kugelpfanne (D) 18 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 11 mm DIN 71802
Winkelgelenk mit Sicherungsbügel Material Edelstahl Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 16 mm Länge Kugelzapfen (C) 13 mm Länge Kugelpfanne (D) 30 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 11 mm DIN 71802
Winkelgelenk mit Sicherungsbügel Material Kunststoff Gewinde Kugelzapfen (A) M6 Gewindelänge Kugelzapfen (B) 12 mm Länge Kugelzapfen (C) 11 mm Länge Kugelpfanne (D) 18 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 13 mm
Winkelgelenk mit Sicherungsbügel Material Kunststoff Gewinde Kugelzapfen (A) M6 Gewindelänge Kugelzapfen (B) 12 mm Länge Kugelzapfen (C) 11 mm Länge Kugelpfanne (D) 18 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 8 mm
Winkelgelenk mit Sicherungsbügel Material Kunststoff Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 13,5 mm Länge Kugelpfanne (D) 18 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 13 mm

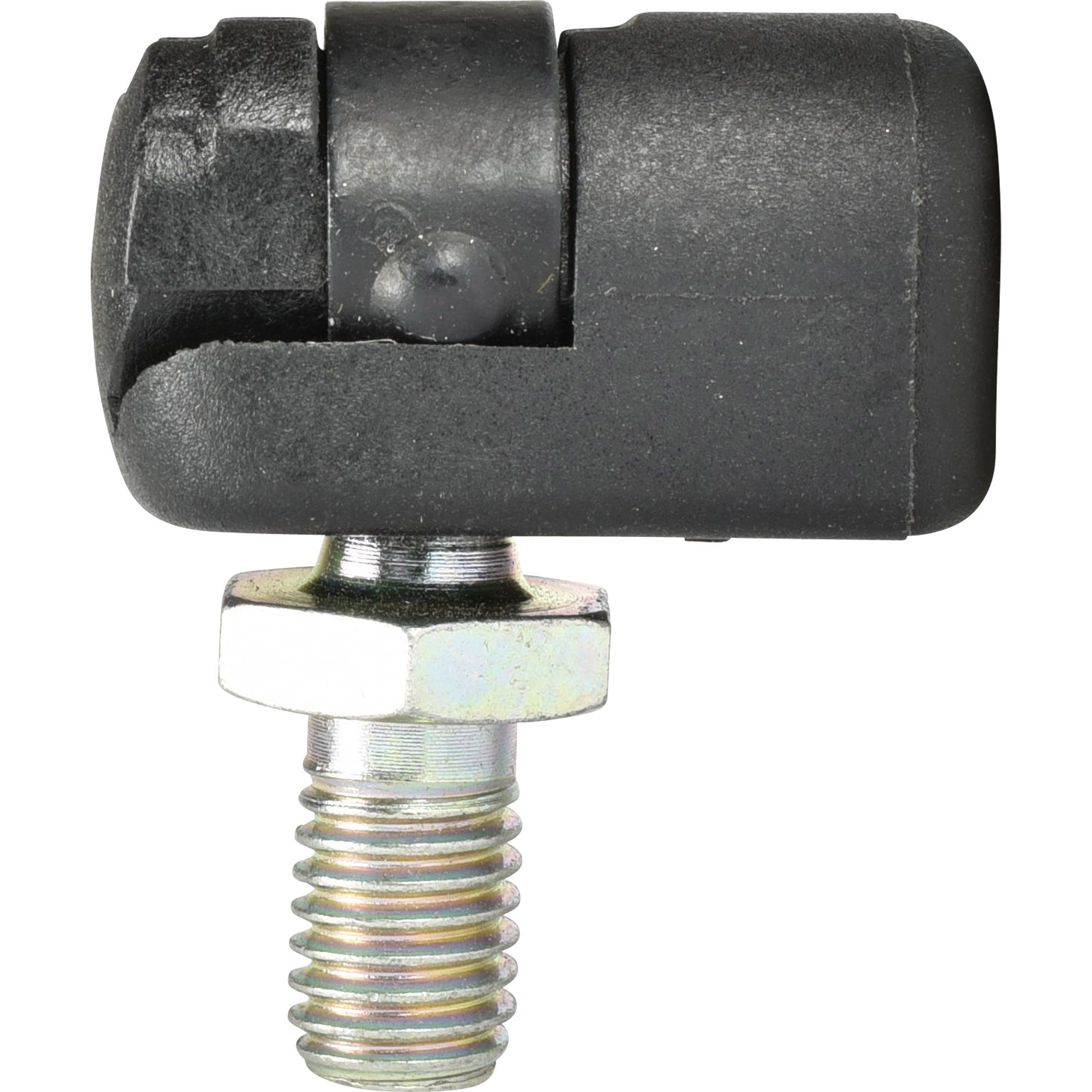

Winkelgelenk mit Sicherungsbügel Material Kunststoff Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 13,5 mm Länge Kugelpfanne (D) 18 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 13 mm

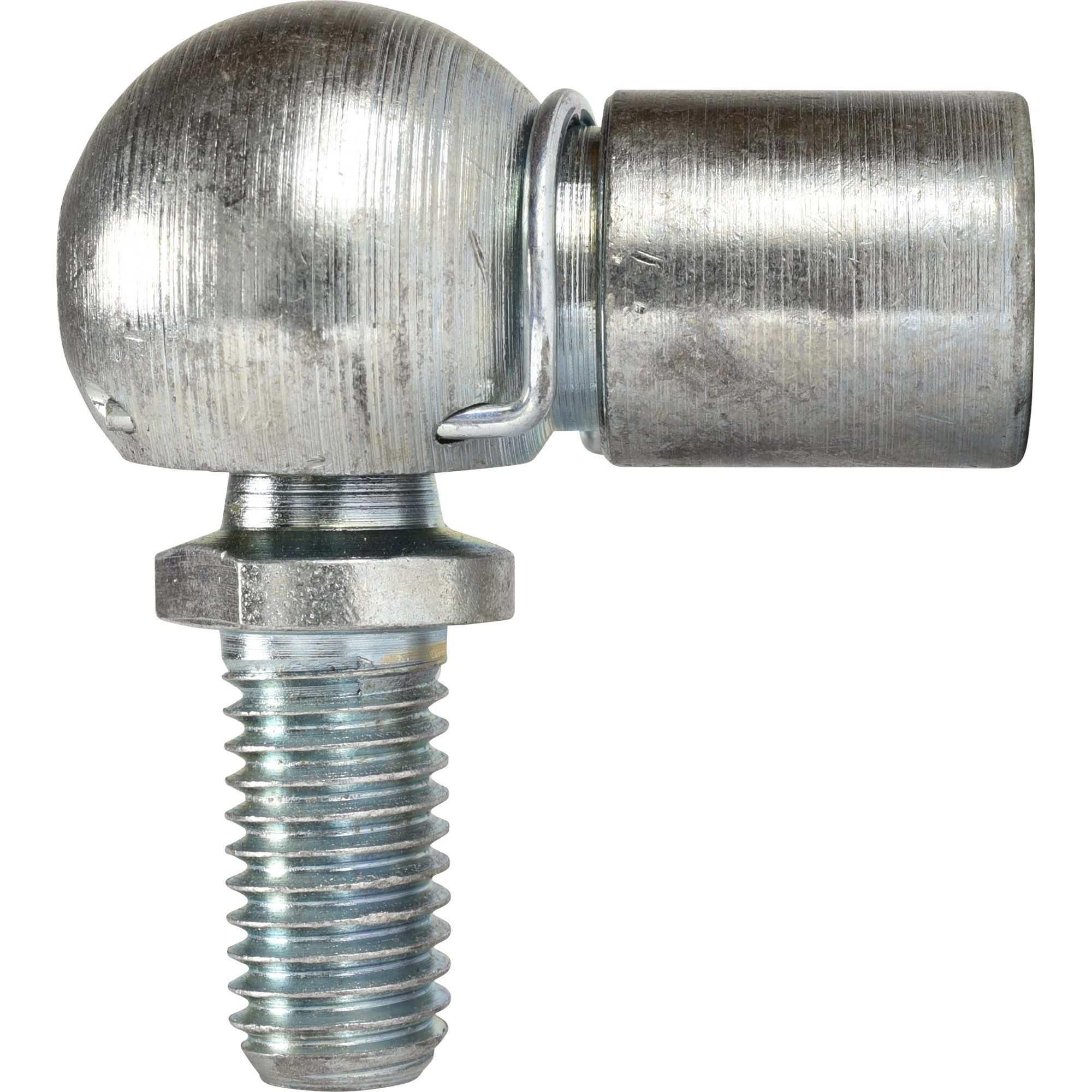

Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M10 Gewindelänge Kugelzapfen (B) 20 mm Länge Kugelzapfen (C) 16 mm Länge Kugelpfanne (D) 30 mm Gewinde Kugelpfanne (E) M10 Schlüsselweite 13 mm DIN 71802

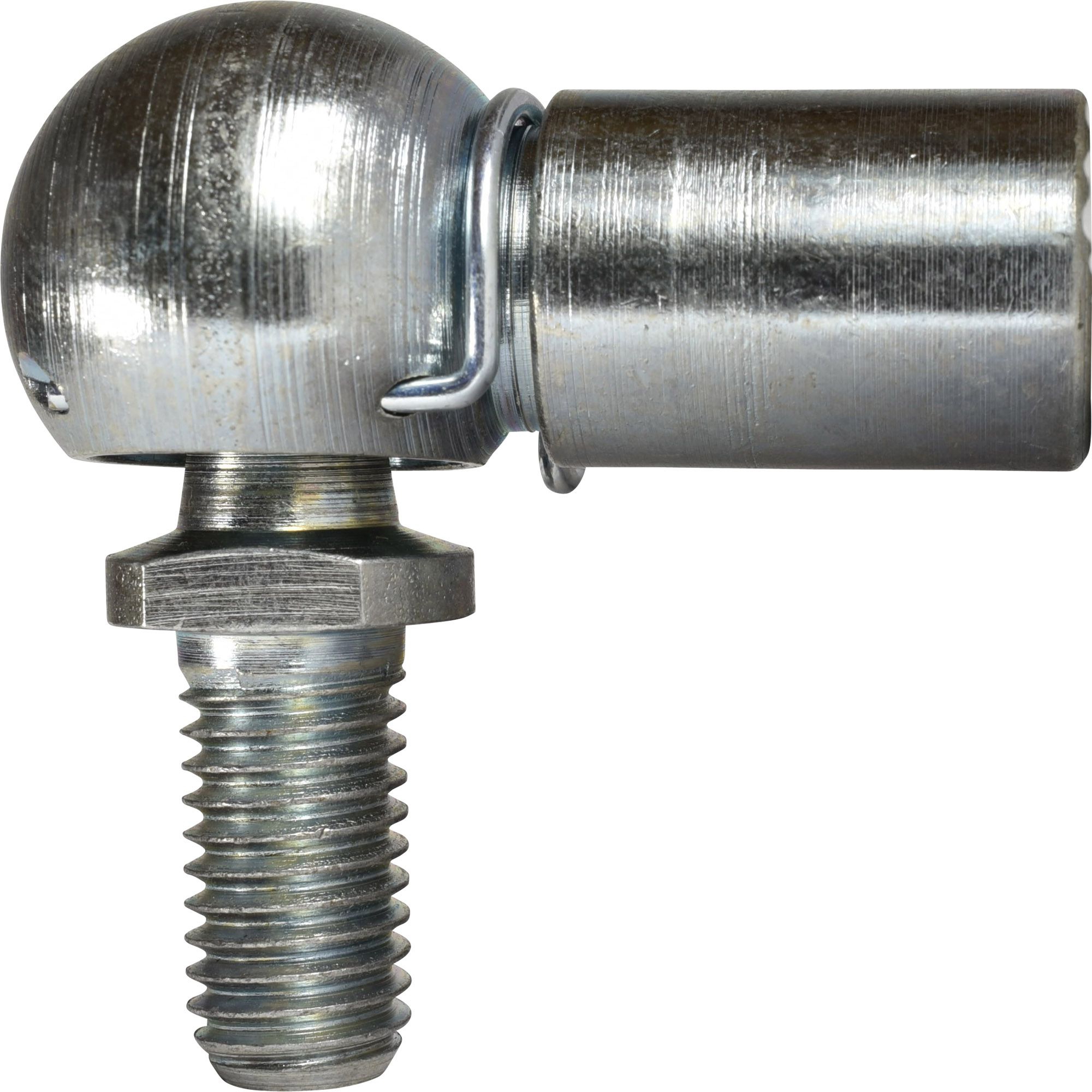

Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M10 Gewindelänge Kugelzapfen (B) 20 mm Länge Kugelzapfen (C) 16 mm Länge Kugelpfanne (D) 35 mm Gewinde Kugelpfanne (E) M10 Schlüsselweite 13 mm DIN 71802

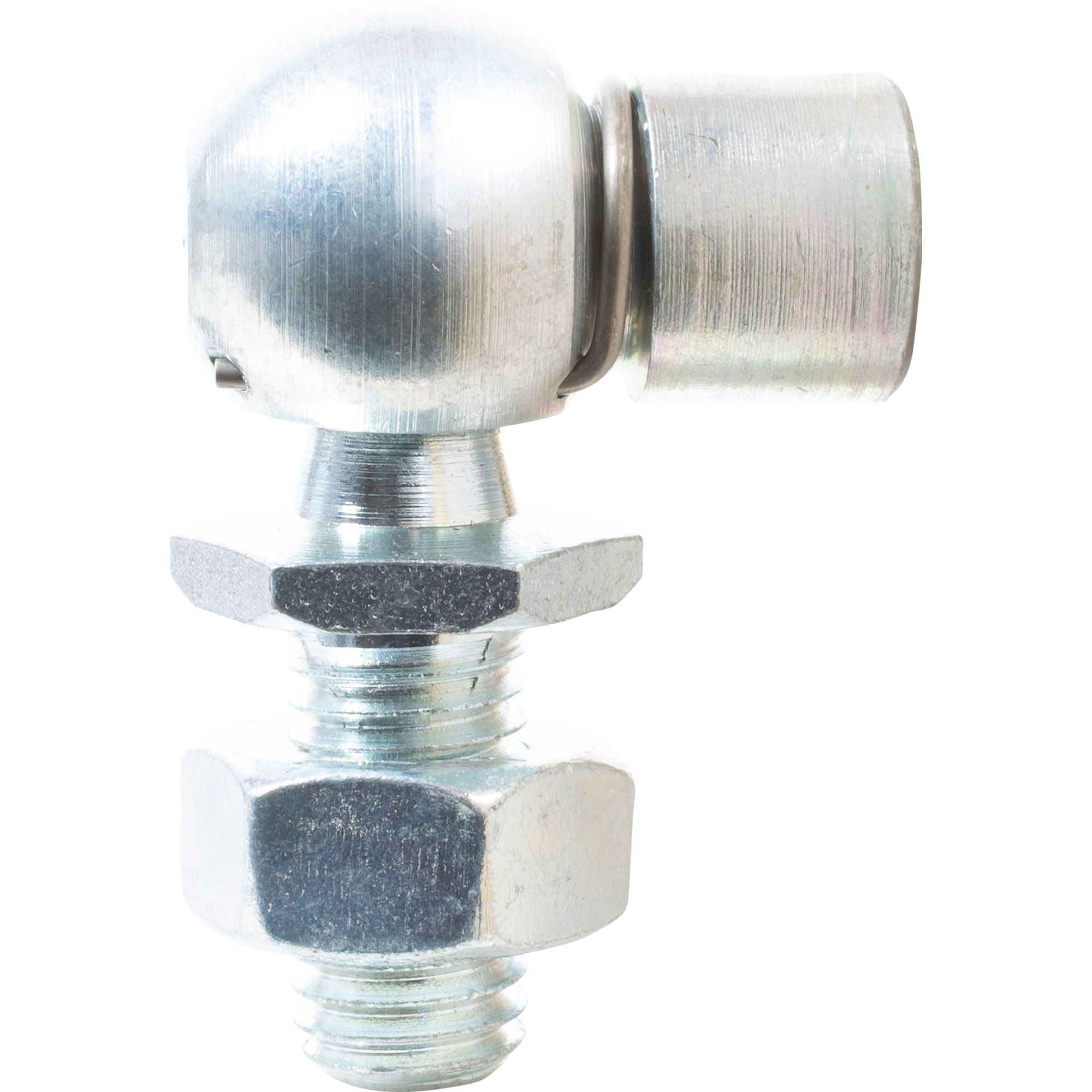

Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M10 Gewindelänge Kugelzapfen (B) 20 mm Länge Kugelzapfen (C) 13 mm Länge Kugelpfanne (D) 20 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 17 mm DIN 71802
Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M10 Gewindelänge Kugelzapfen (B) 20 mm Länge Kugelzapfen (C) 16 mm Länge Kugelpfanne (D) 22 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 17 mm DIN 71802
Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M10 Gewindelänge Kugelzapfen (B) 20 mm Länge Kugelzapfen (C) 16 mm Länge Kugelpfanne (D) 30 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 17 mm
Gasdruckfedern für Klappen, Deckel und Anhängeraufbauten
Gasdruckfedern unterstützen das Öffnen, Halten und Schließen von Klappen, Deckeln und Aufbauten. Damit sie richtig funktionieren, müssen Kraft, Länge, Hub und Anschluss exakt zur Einbausituation passen.
Die wichtigste Angabe ist die Ausschubkraft in Newton, sie muss zum Gewicht und Hebel der Klappe passen. Ebenso wichtig sind Gesamtlänge, Hub, Kolbendurchmesser, Anschlussköpfe und die Einbaulage. Eine zu schwache Gasdruckfeder hält die Klappe nicht sicher, eine zu starke kann Scharniere, Halter oder Bedienung belasten. Bei Ersatz sollten vorhandene Kennzeichnungen und Maße möglichst genau übernommen werden.
Gasdruckfedern aus Stahl eignen sich für viele Standardanwendungen an Anhängern, Klappen und Deckeln. Edelstahlvarianten sind bei Feuchtigkeit, Außenmontage oder korrosiver Umgebung sinnvoll. Herstellerspezifische Gasdruckfedern und Caravan-Ausführungen orientieren sich stärker an bestimmten Einbausituationen oder Fahrzeugtypen. Anlenkelemente verbinden die Gasdruckfeder mit Klappe und Rahmen und müssen zur Kraft und Bewegung passen.
