Gasdruckfedern
Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M14 Gewindelänge Kugelzapfen (B) 28 mm Länge Kugelzapfen (C) 20 mm Länge Kugelpfanne (D) 45 mm Gewinde Kugelpfanne (E) M14 Schlüsselweite 16 mm DIN 71802
Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M5 Gewindelänge Kugelzapfen (B) 10 mm Länge Kugelzapfen (C) 9 mm Länge Kugelpfanne (D) 22 mm Gewinde Kugelpfanne (E) M5 Schlüsselweite 7 mm DIN 71802

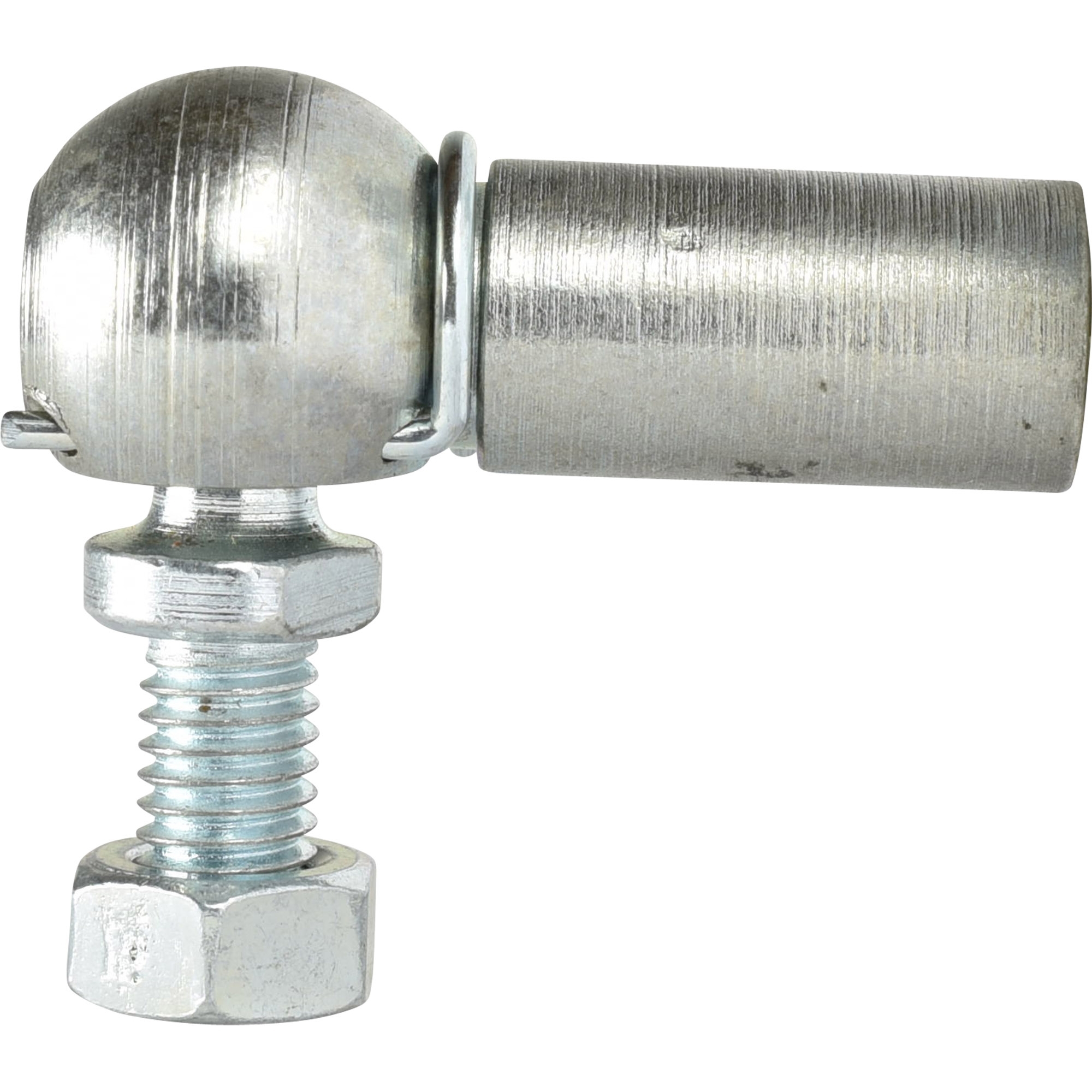

Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M5 Gewindelänge Kugelzapfen (B) 10 mm Länge Kugelzapfen (C) 9 mm Länge Kugelpfanne (D) 22 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 7 mm DIN 71802

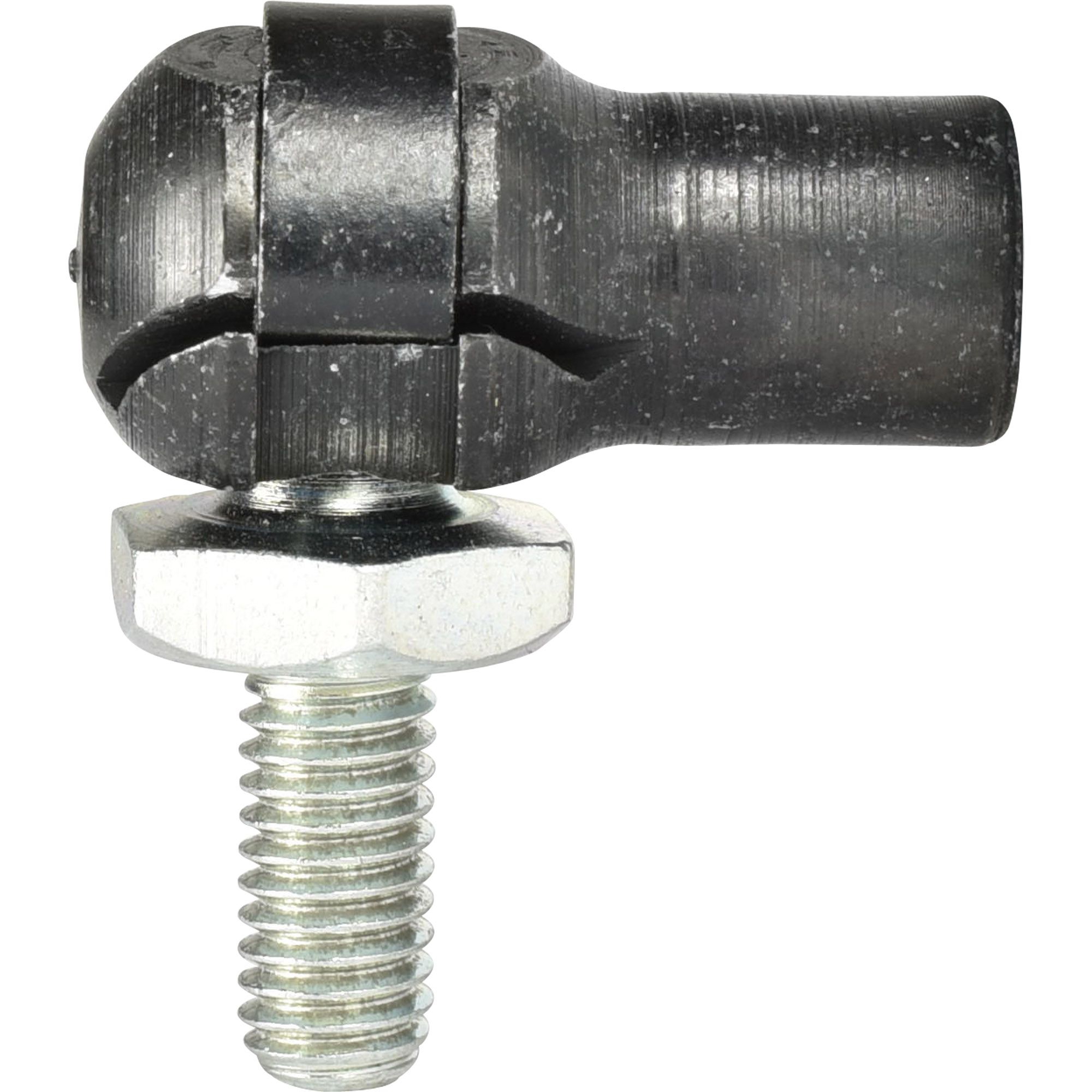

Winkelgelenk mit Sicherungsbügel Material Stahl Gewinde Kugelzapfen (A) M6 Gewindelänge Kugelzapfen (B) 12 mm Länge Kugelzapfen (C) 11 mm Länge Kugelpfanne (D) 19 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 13 mm

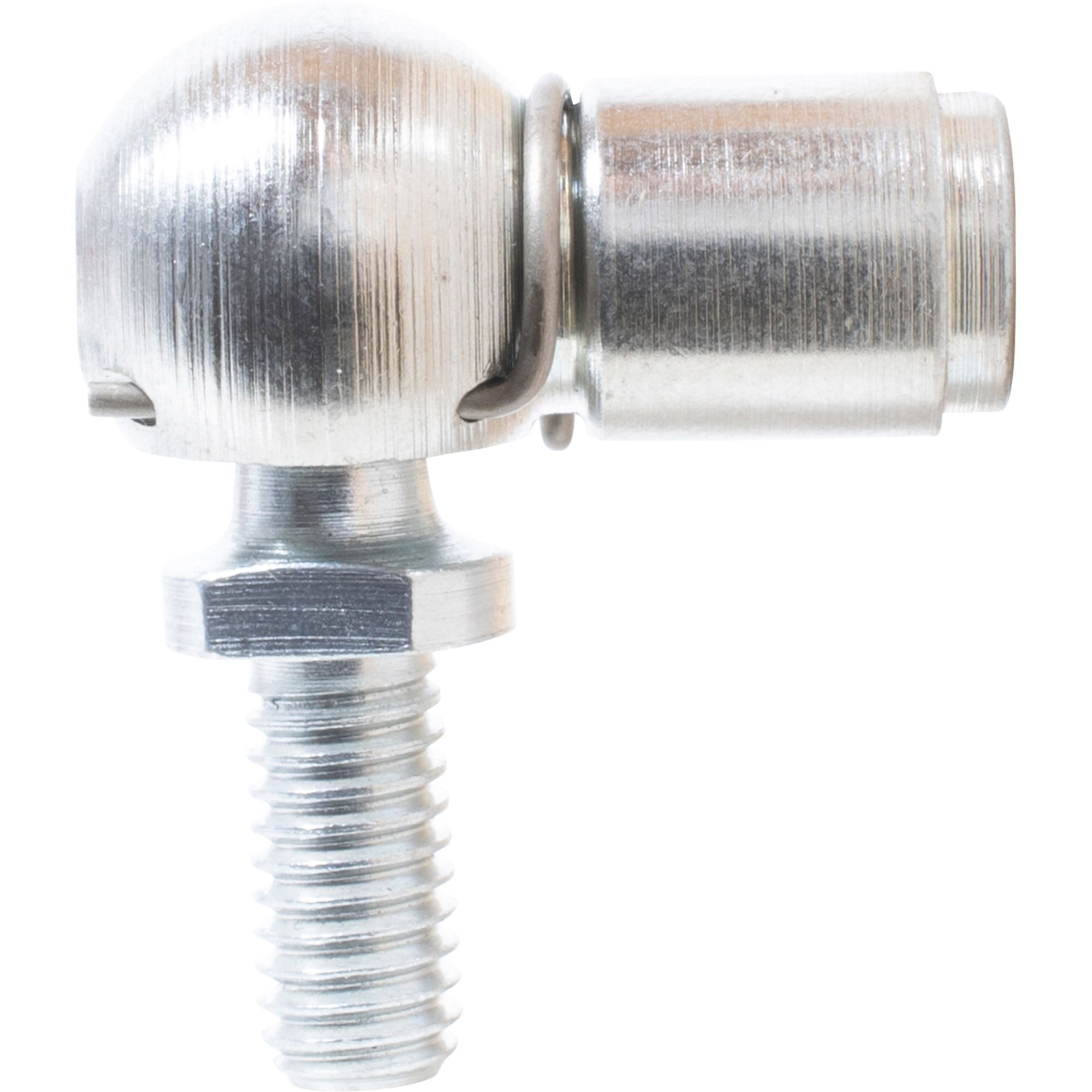

Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M6 Gewindelänge Kugelzapfen (B) 10 mm Länge Kugelzapfen (C) 12 mm Länge Kugelpfanne (D) 19 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 13 mm DIN 71802

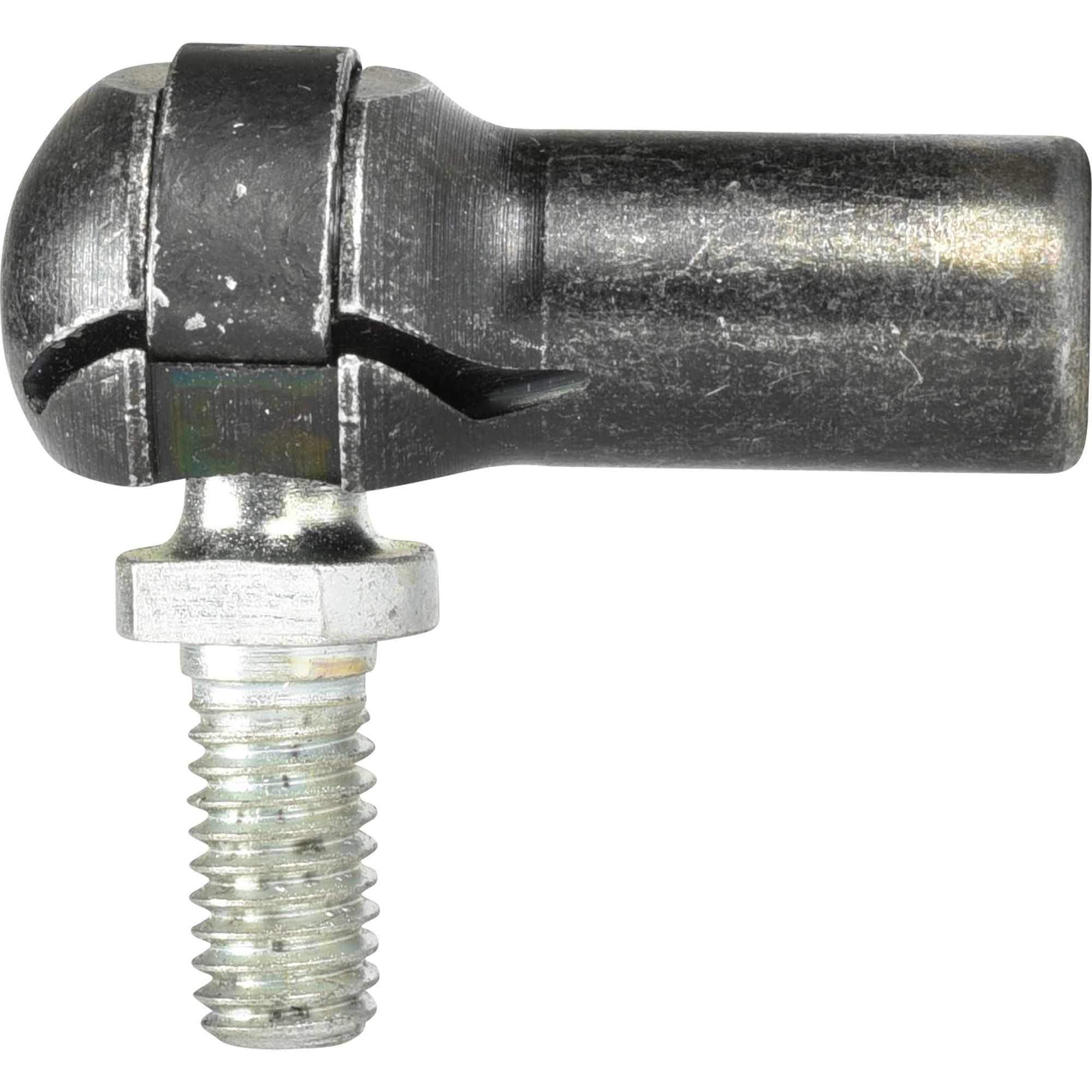

Winkelgelenk mit Sicherungsbügel Material Stahl Gewinde Kugelzapfen (A) M6 Gewindelänge Kugelzapfen (B) 12 mm Länge Kugelzapfen (C) 11 mm Länge Kugelpfanne (D) 25 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 8 mm

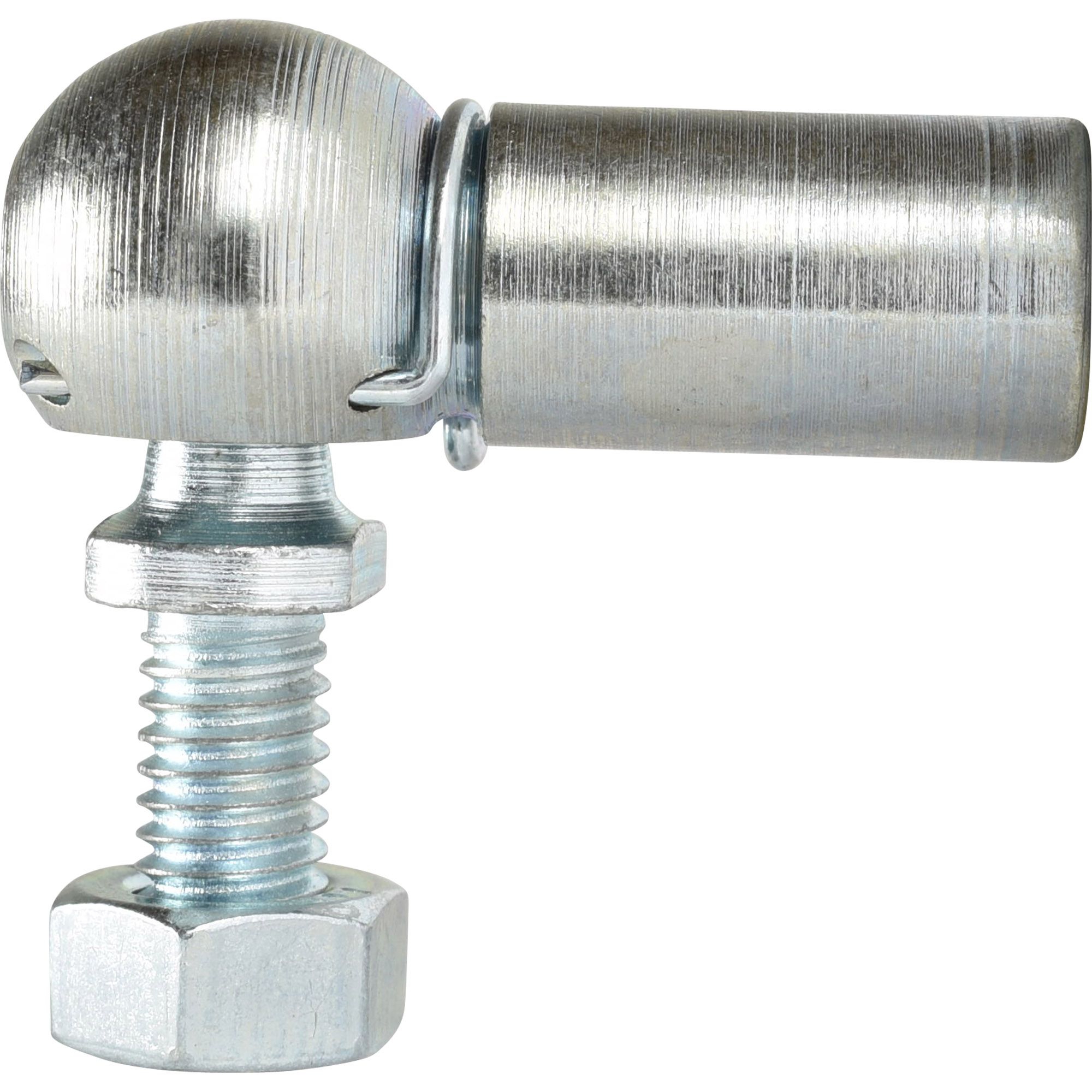

Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M6 Gewindelänge Kugelzapfen (B) 12 mm Länge Kugelzapfen (C) 11 mm Länge Kugelpfanne (D) 25 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 8 mm DIN 71802

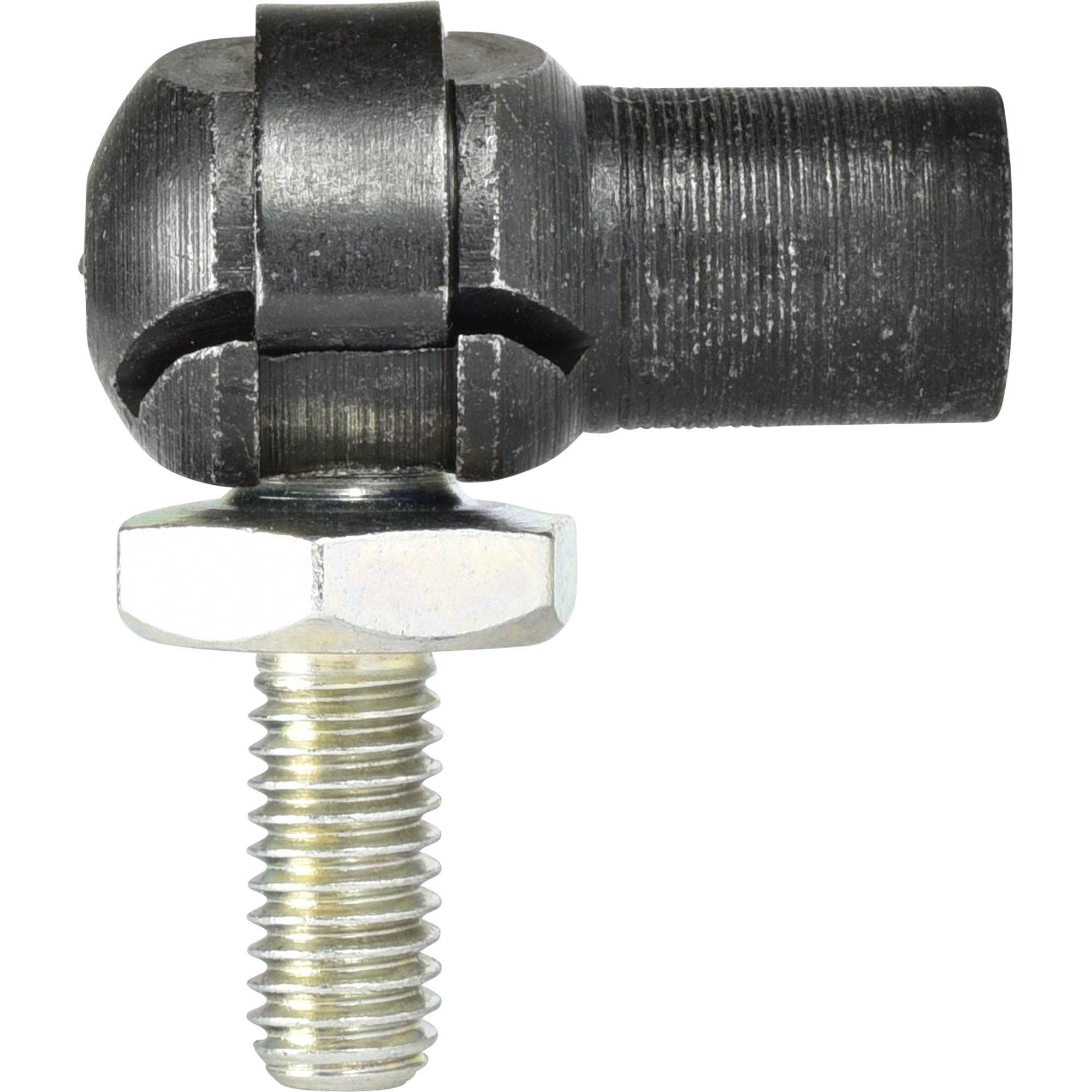

Winkelgelenk mit Sicherungsbügel Material Stahl Gewinde Kugelzapfen (A) M6 Gewindelänge Kugelzapfen (B) 12 mm Länge Kugelzapfen (C) 11 mm Länge Kugelpfanne (D) 19 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 8 mm

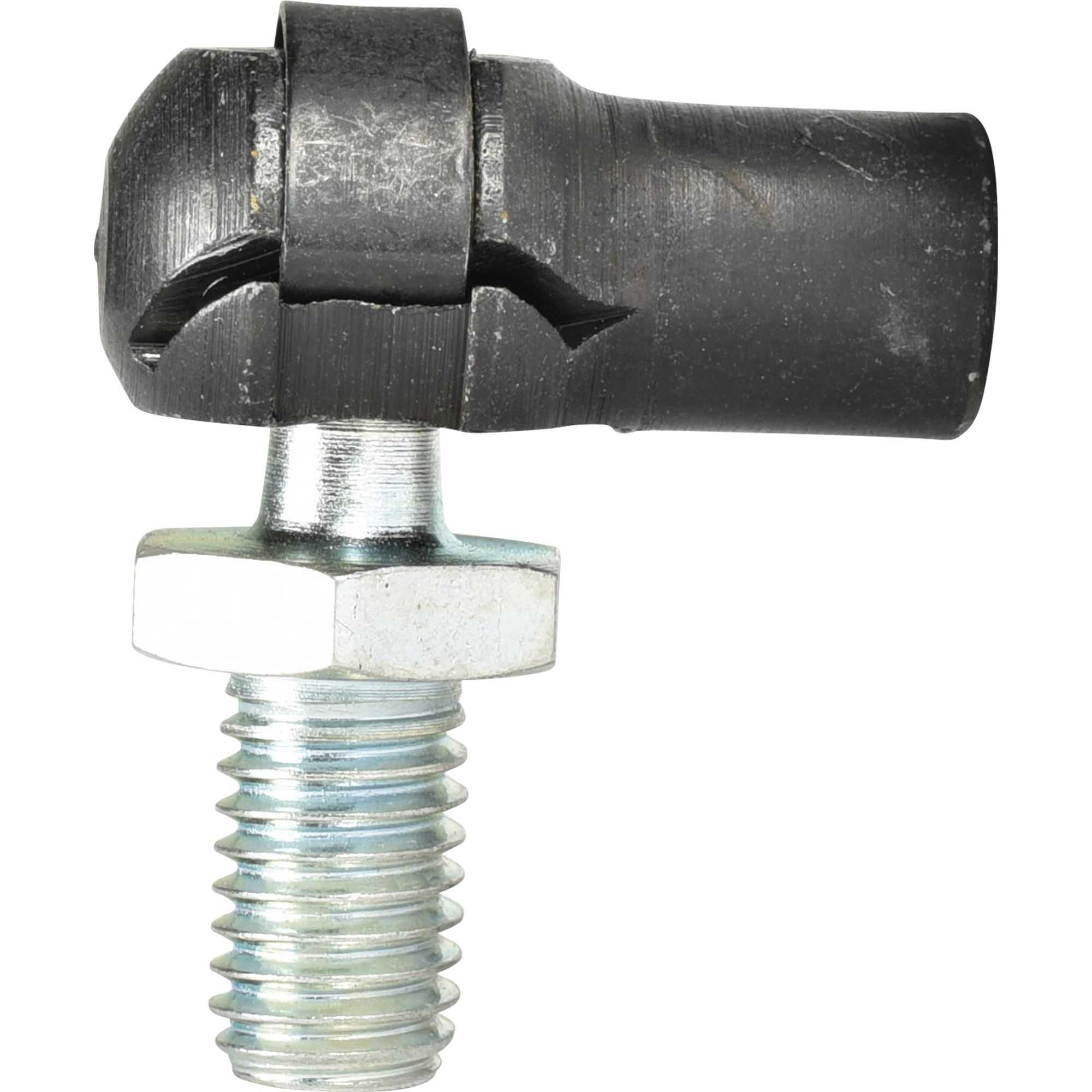

Winkelgelenk mit Sicherungsbügel Material Stahl Kugelzapfen silber verzinkt Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 13,5 mm Länge Kugelpfanne (D) 19 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 13 mm
Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 13,5 mm Länge Kugelpfanne (D) 19 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 13 mm DIN 71802

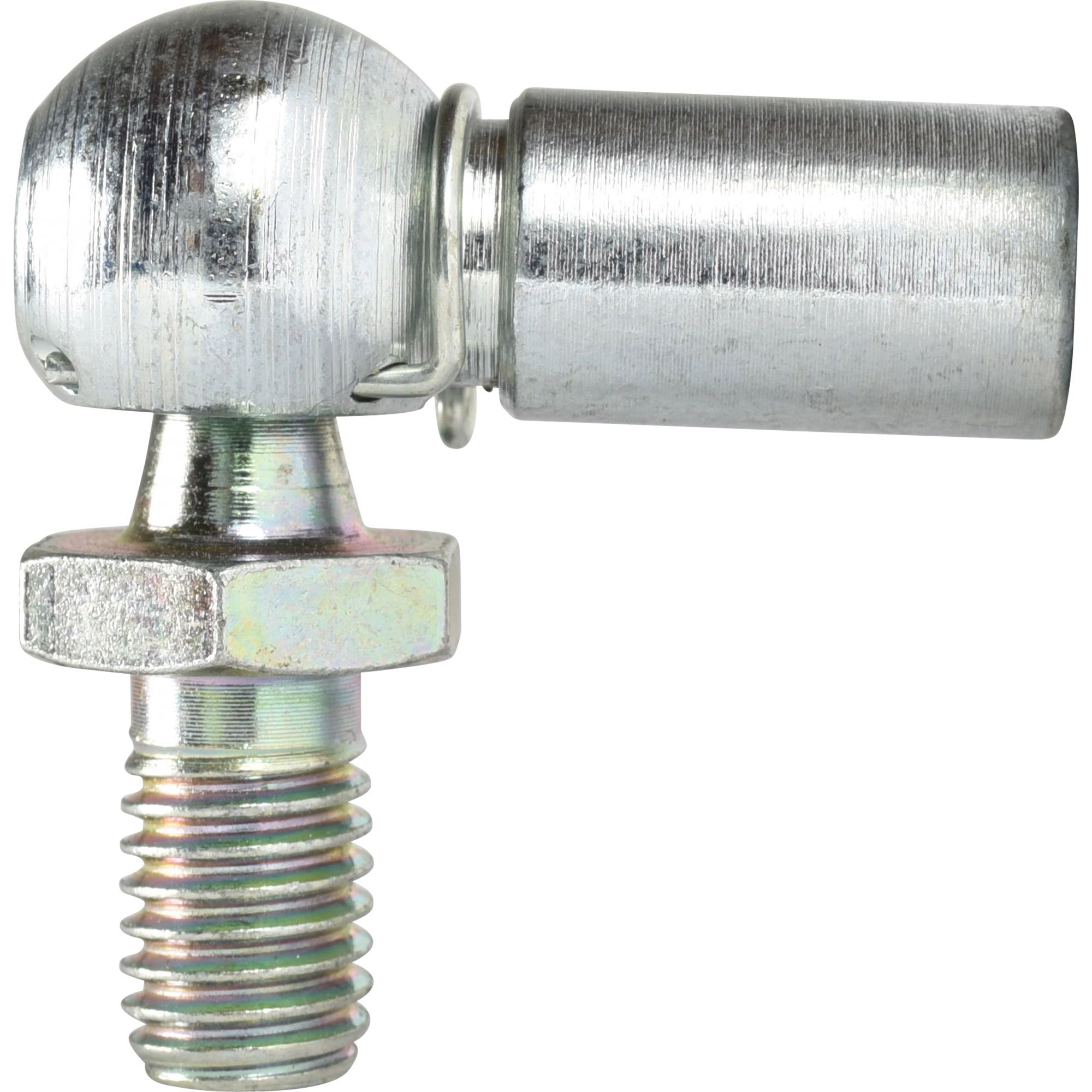

Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 13,5 mm Länge Kugelpfanne (D) 25 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 13 mm DIN 71802
Winkelgelenk mit Sicherungsbügel Material Stahl Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 13,5 mm Länge Kugelpfanne (D) 25 mm Gewinde Kugelpfanne (E) M6 Schlüsselweite 13 mm

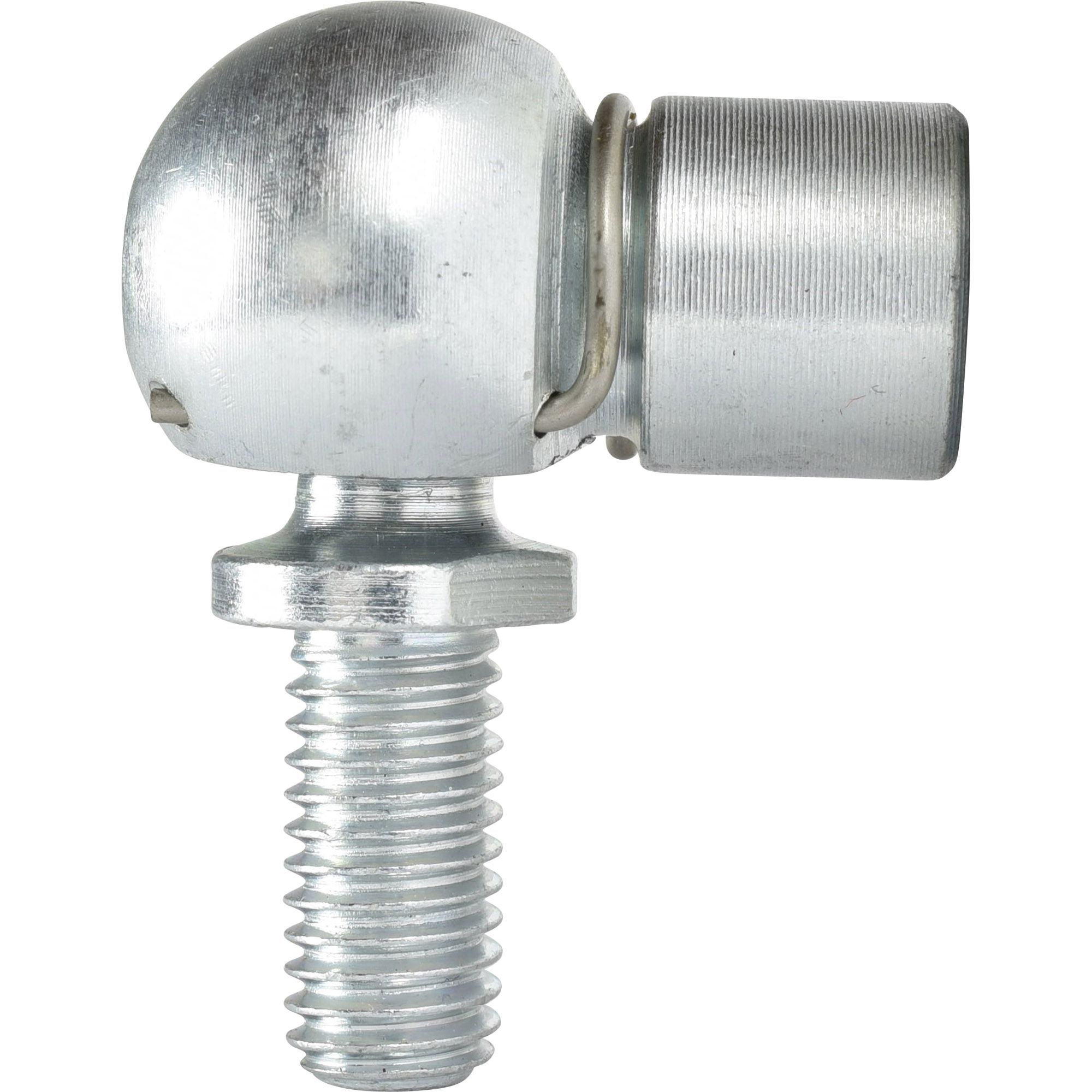

Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 13 mm Länge Kugelpfanne (D) 19 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 13 mm DIN 71802

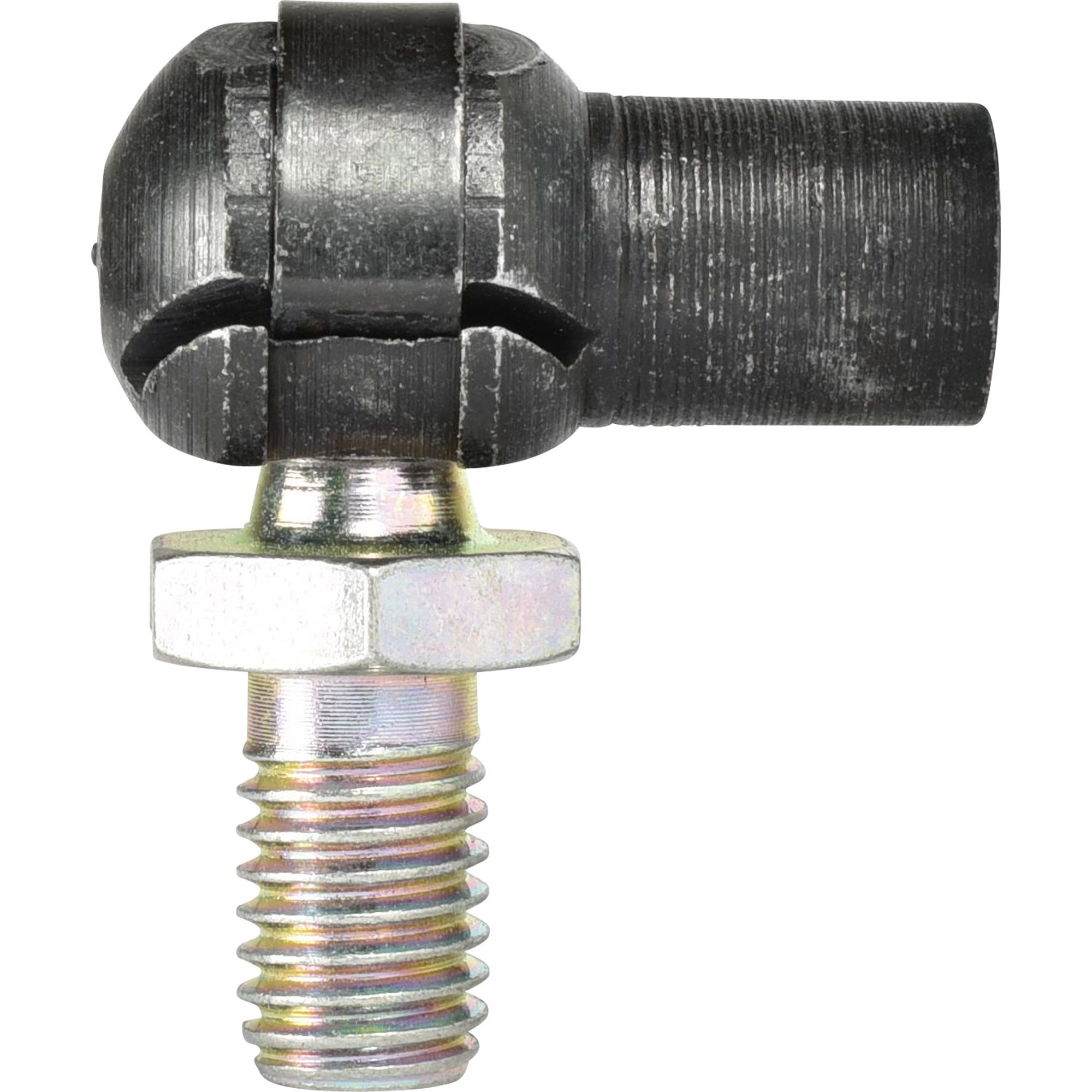

Winkelgelenk mit Sicherungsbügel Material Stahl Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 13 mm Länge Kugelzapfen (C) 13,5 mm Länge Kugelpfanne (D) 19 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 13 mm
Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 16 mm Länge Kugelzapfen (C) 13 mm Länge Kugelpfanne (D) 22 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 11 mm DIN 71802

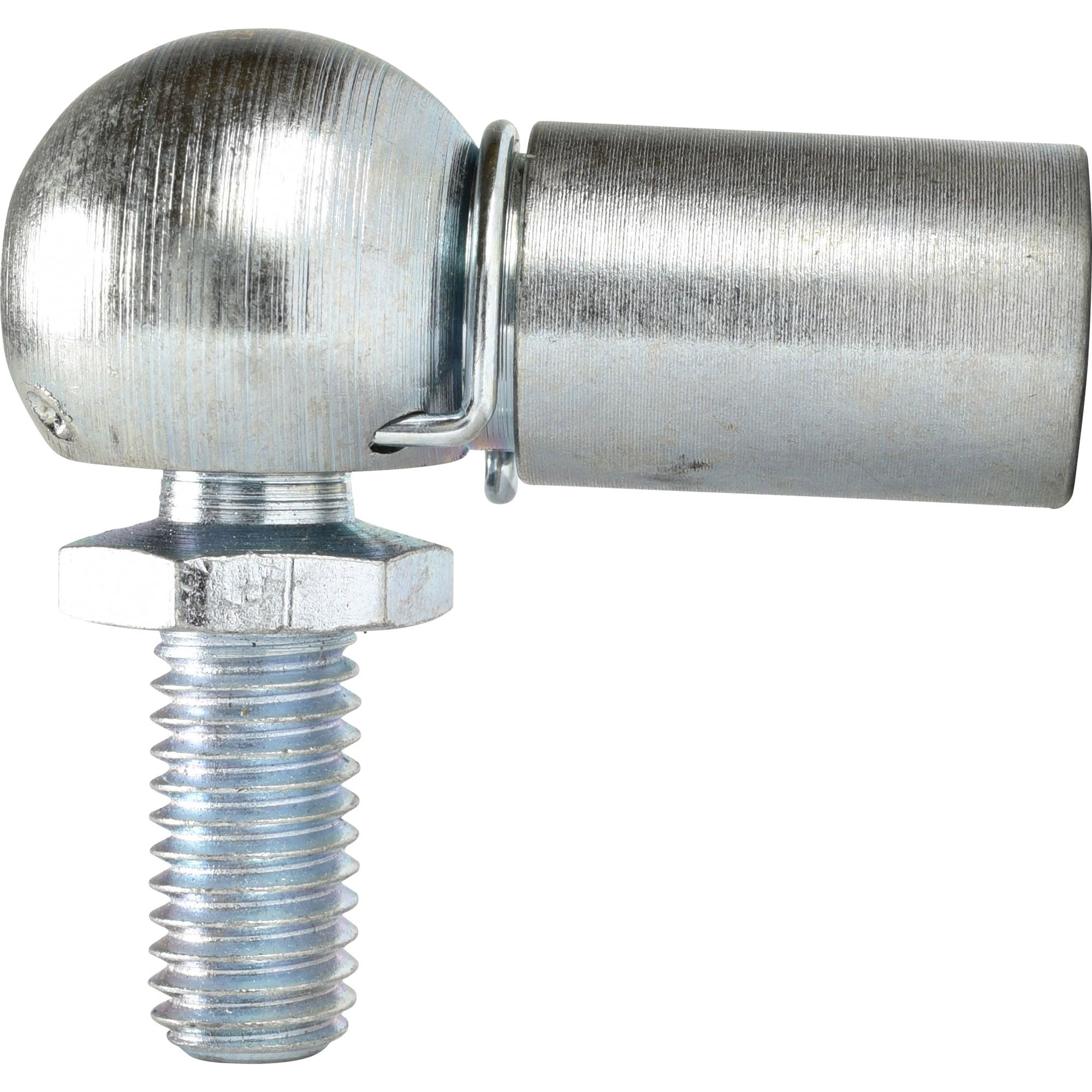

Winkelgelenk mit Sicherungsbügel Material Stahl, verzinkt Gewinde Kugelzapfen (A) M8 Gewindelänge Kugelzapfen (B) 16 mm Länge Kugelzapfen (C) 13 mm Länge Kugelpfanne (D) 30 mm Gewinde Kugelpfanne (E) M8 Schlüsselweite 11 mm DIN 71802
Gasdruckfedern für Klappen, Deckel und Anhängeraufbauten
Gasdruckfedern unterstützen das Öffnen, Halten und Schließen von Klappen, Deckeln und Aufbauten. Damit sie richtig funktionieren, müssen Kraft, Länge, Hub und Anschluss exakt zur Einbausituation passen.
Die wichtigste Angabe ist die Ausschubkraft in Newton, sie muss zum Gewicht und Hebel der Klappe passen. Ebenso wichtig sind Gesamtlänge, Hub, Kolbendurchmesser, Anschlussköpfe und die Einbaulage. Eine zu schwache Gasdruckfeder hält die Klappe nicht sicher, eine zu starke kann Scharniere, Halter oder Bedienung belasten. Bei Ersatz sollten vorhandene Kennzeichnungen und Maße möglichst genau übernommen werden.
Gasdruckfedern aus Stahl eignen sich für viele Standardanwendungen an Anhängern, Klappen und Deckeln. Edelstahlvarianten sind bei Feuchtigkeit, Außenmontage oder korrosiver Umgebung sinnvoll. Herstellerspezifische Gasdruckfedern und Caravan-Ausführungen orientieren sich stärker an bestimmten Einbausituationen oder Fahrzeugtypen. Anlenkelemente verbinden die Gasdruckfeder mit Klappe und Rahmen und müssen zur Kraft und Bewegung passen.
