Gasdruckfedern

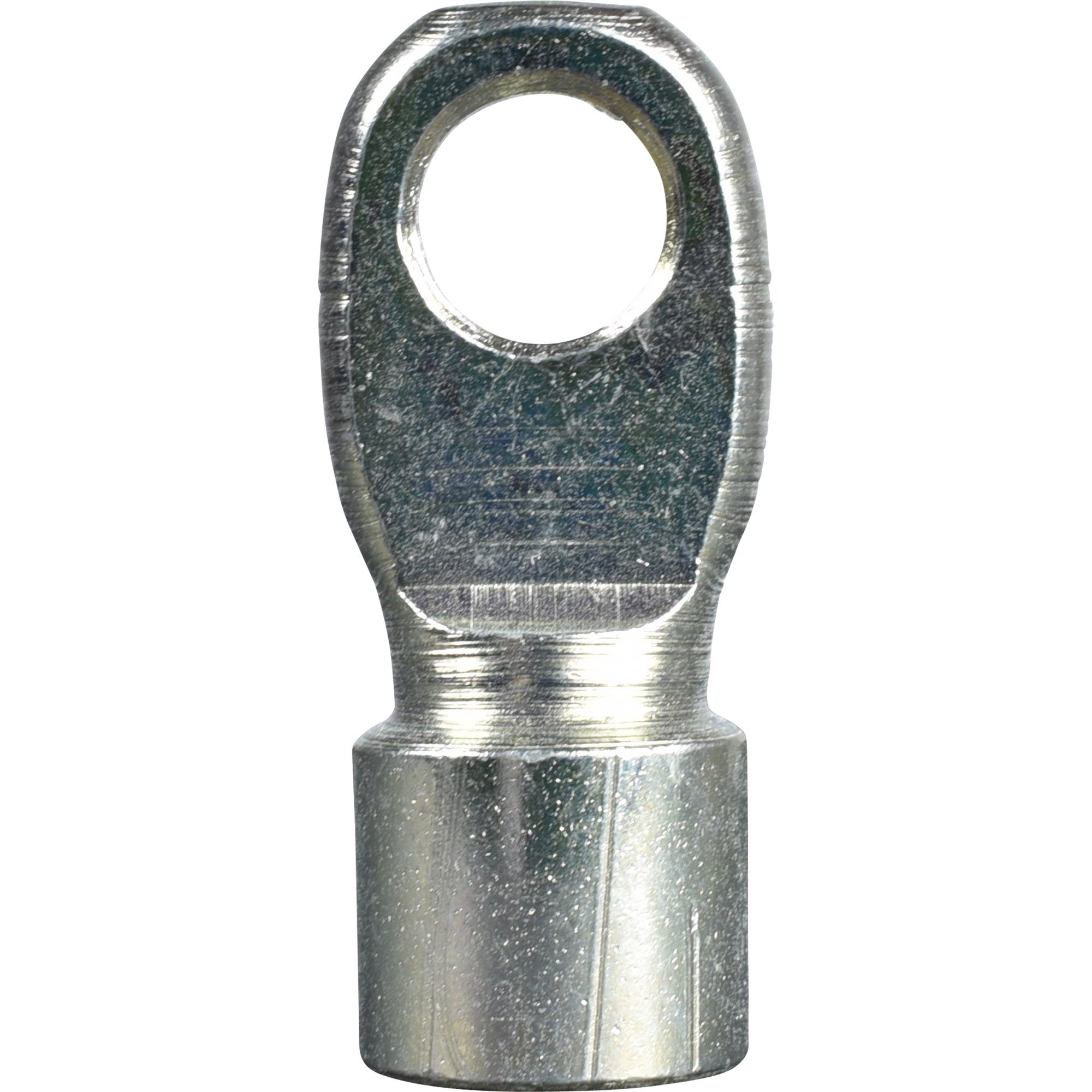

Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 28 mm Dicke (C) 5 mm Breite (E) 15 mm Gewinde M8

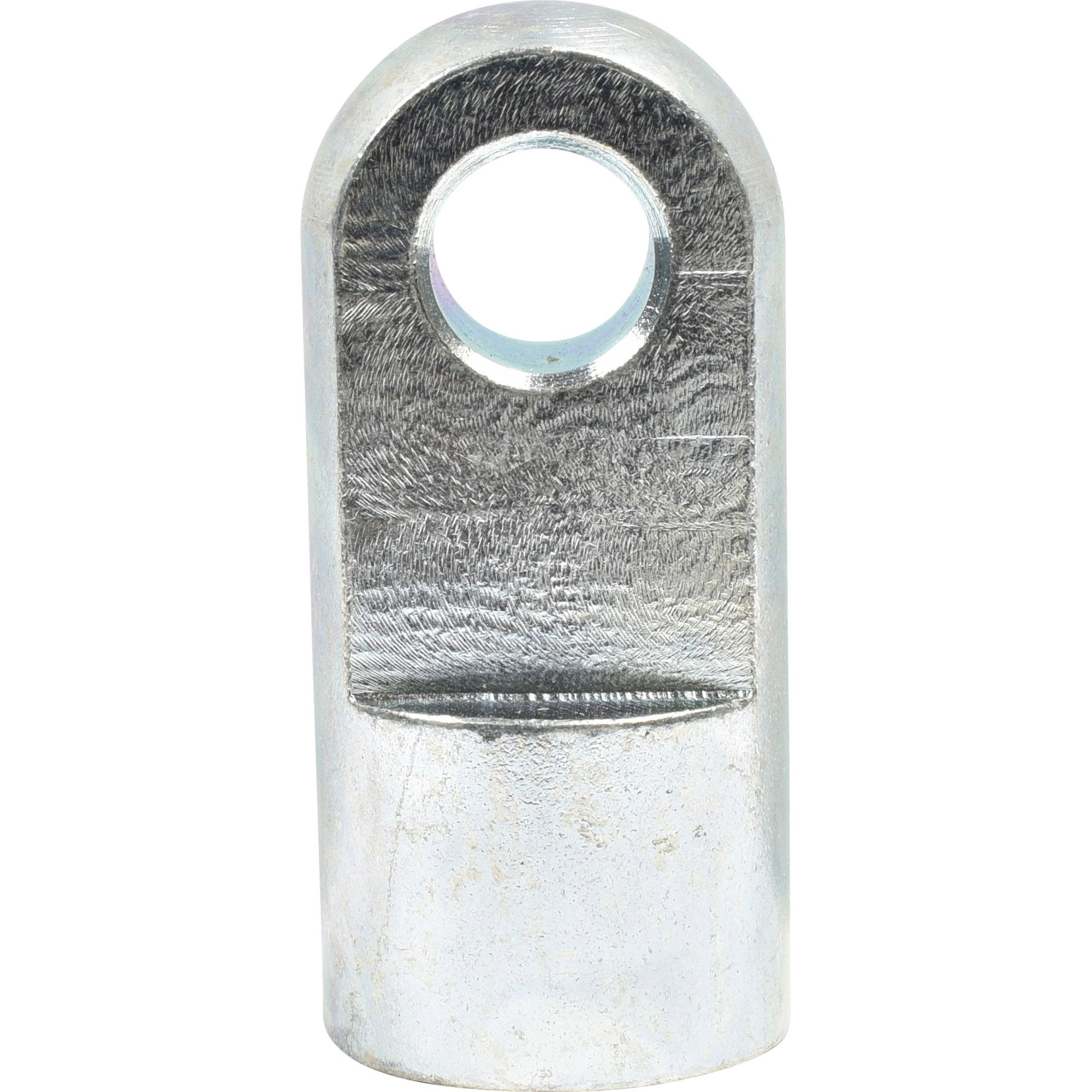

Auge abgefräst Material Stahl, verzinkt Augen-Ø (A) 8,1 mm Länge (B) 30 mm Dicke (C) 10 mm Breite (E) 18 mm Gewinde M10
Befestigungsplatte gerade, mit Bolzen und Sicherungsblech Material Stahl, verzinkt, blauchromatiert Bolzen-Ø (A) 8 mm Lochabstand (B) 55 mm Tiefe (C) 30 mm Bohrung-Ø (D) 4,2 mm Höhe (E) 16 mm
Befestigungsplatte angewinkelt, mit Kugelzapfen außen Material Stahl, verzinkt, blauchromatiert Kugel-Ø (A) 10 mm Lochabstand (B) 45 mm Höhe (C) 30 mm Bohrung-Ø (D) 5,3 mm Breite (E) 40 mm Abstand Außenkante - Lochmitte (F) 22 mm Länge (G) 65 mm
Befestigungsplatte angewinkelt, mit Kugelzapfen innen Material Edelstahl Kugel-Ø (A) 10 mm Lochabstand (B) 40 mm Tiefe (C) 20 mm Bohrung-Ø (D) 4,3 mm Breite (E) 50 mm Höhe (F) 16 mm
Befestigungsplatte angewinkelt, mit Kugelzapfen innen Material Stahl, verzinkt, blauchromatiert Kugel-Ø (A) 10 mm Lochabstand (B) 38 mm Tiefe (C) 20 mm Bohrung-Ø (D) 5,1 mm Breite (E) 65 mm Höhe (F) 19 mm
Befestigungsplatte gerade, mit Kugelzapfen Material Stahl, verzinkt, blauchromatiert Kugel-Ø (A) 10 mm Lochabstand (B) 55 mm Tiefe (C) 30 mm Bohrung (D) 4,2 mm Höhe (E) 17 mm
Befestigungsplatte angewinkelt, mit Kugelzapfen innen Material Edelstahl Kugel-Ø (A) 13 mm Lochabstand (B) 40 mm Tiefe (C) 20 mm Bohrung-Ø (D) 4,3 mm Breite (E) 50 mm Höhe (F) 16 mm
Befestigungsplatte gerade, mit Kugelzapfen Material Stahl, verzinkt, blauchromatiert Kugel-Ø (A) 13 mm Lochabstand (B) 55 mm Tiefe (C) 30 mm Bohrung (D) 4,2 mm Höhe (E) 17,5 mm
Befestigungsplatte angewinkelt, mit Kugelzapfen innen Material Edelstahl Kugel-Ø (A) 8 mm Lochabstand (B) 19 mm Tiefe (C) 10 mm Bohrung-Ø (D) 3,2 mm Breite (E) 25 mm Höhe (F) 10 mm
Befestigungssatz für Heki-Gasfeder Inhalt: 2 x Haltebolzen Ø 4 x 25 mm 3 x Abdeckkappe weiß RAL1015, grau RAL7035, creme RAL9001 1 x Sicherungsring mit KAPPE, vernickelt
Distanzstück Material Stahl, verzinkt Außengewinde (A) M10 Länge (B) 25 mm Ø (C) 16 mm Innengewinde (D) M10
Distanzstück Material Stahl, verzinkt Außengewinde (A) M10 Länge (B) 50 mm Ø (C) 16 mm Innengewinde (D) M10

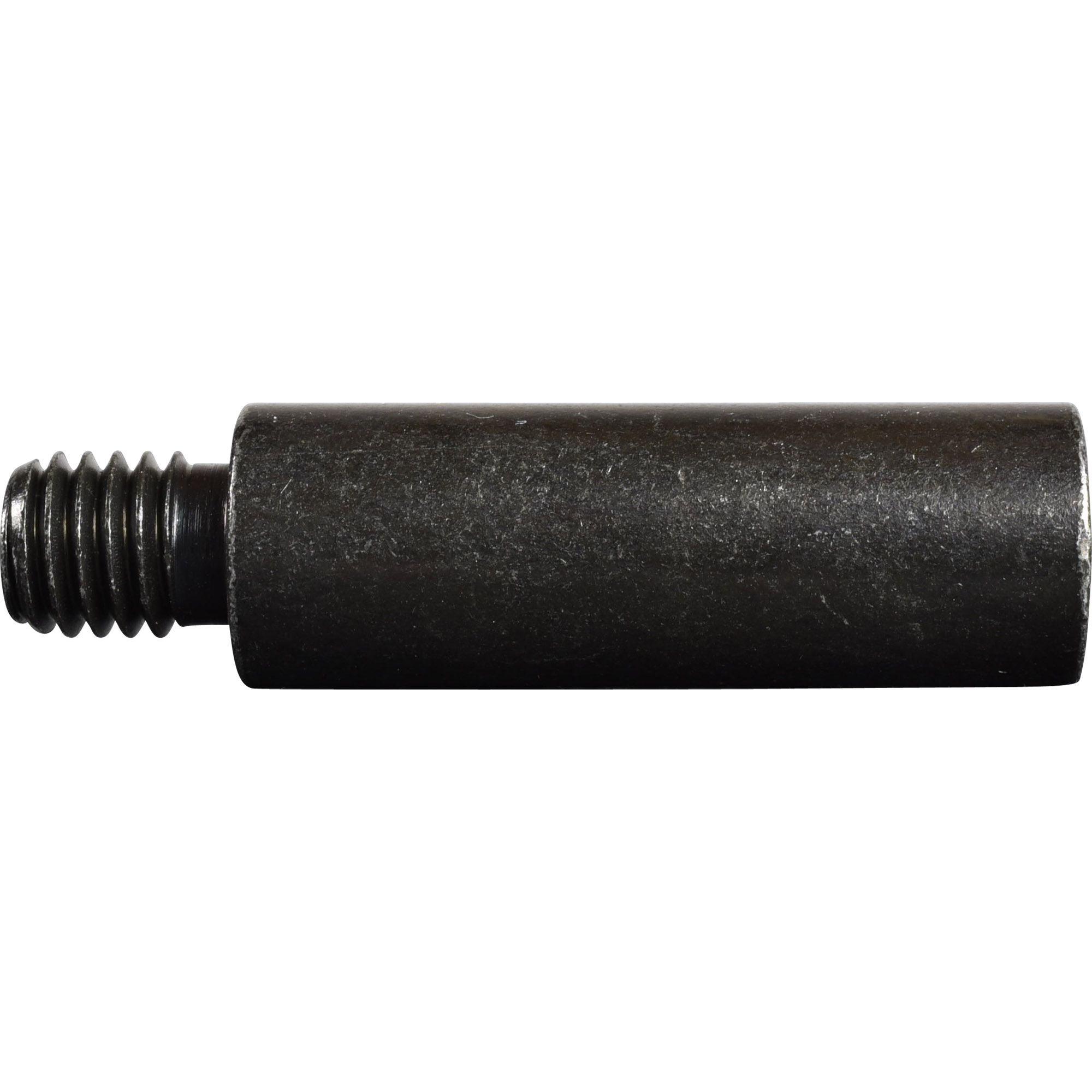

Distanzstück Material Stahl, verzinkt Außengewinde (A) M8 Länge (B) 35 mm Ø (C) 12 mm Innengewinde (D) M8
Distanzstück Material Stahl, verzinkt Außengewinde (A) M8 Länge (B) 60 mm Ø (C) 12 mm Innengewinde (D) M8
Gabelkopf Material Edelstahl Bolzen-Ø (A) 5 mm Länge (B) 20 mm Innenbreite Gabel (C) 5 mm Gewinde (D) M5 Gabellänge (E) 10 mm

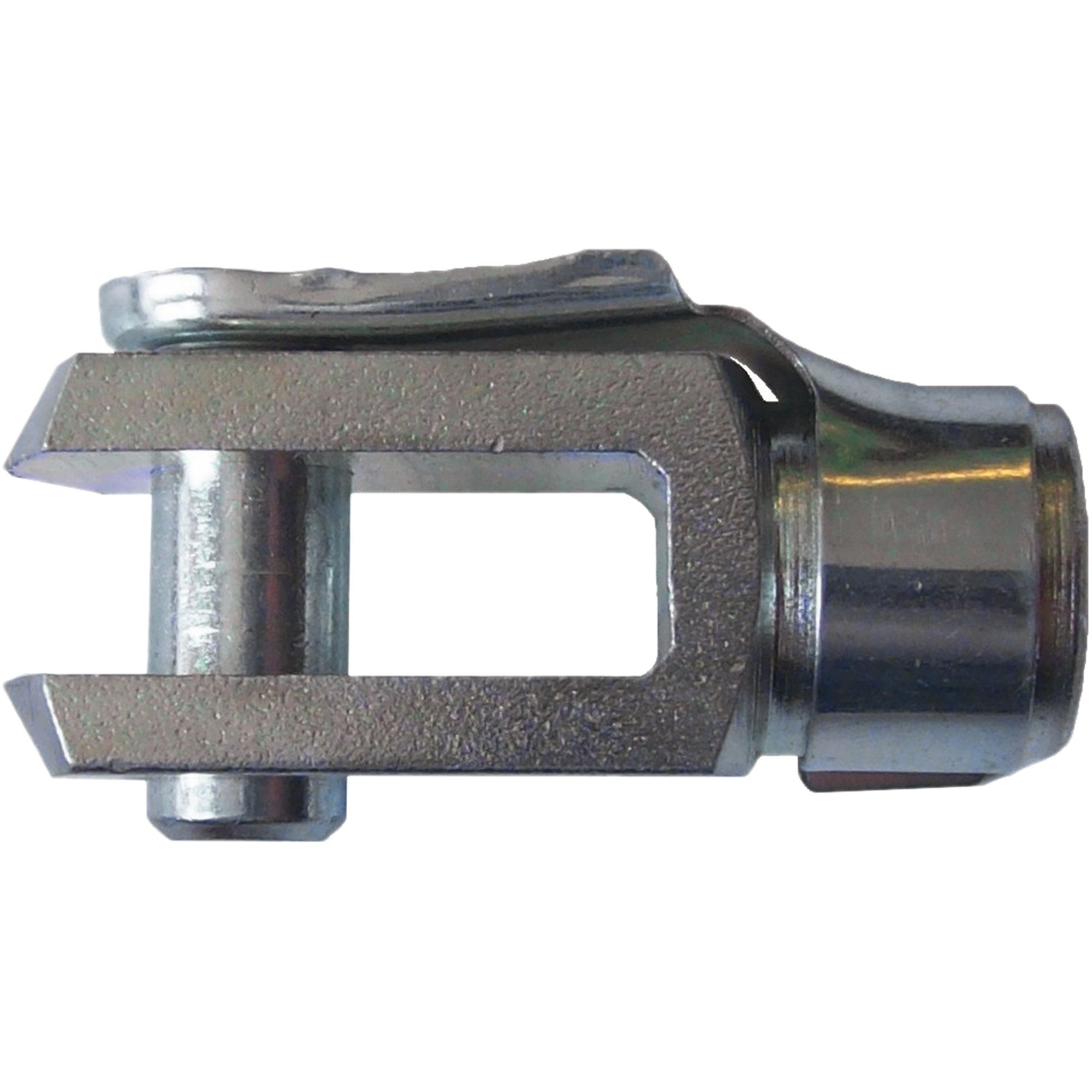

Gabelkopf Material Stahl, verzinkt Bolzen-Ø (A) 5 mm Länge (B) 20 mm Innenbreite Gabel (C) 5 mm Gewinde (D) M5 Gabellänge (E) 10 mm DIN 71752
Gabelkopf Material Stahl, verzinkt Bolzen-Ø (A) 6 mm Länge (B) 24 mm Innenbreite Gabel (C) 6 mm Gewinde (D) M6 Gabellänge (E) 12 mm DIN 71752
Gabelkopf Material Stahl, verzinkt Bolzen-Ø (A) 8 mm Länge (B) 32 mm Innenbreite Gabel (C) 8 mm Gewinde (D) M10 Gabellänge (E) 16 mm DIN 71752
Gabelkopf Material Edelstahl Bolzen-Ø (A) 8 mm Länge (B) 32 mm Innenbreite Gabel (C) 8 mm Gewinde (D) M8 Gabellänge (E) 16 mm
Gabelkopf Material Stahl, verzinkt Bolzen-Ø (A) 8 mm Länge (B) 32 mm Innenbreite Gabel (C) 8 mm Gewinde (D) M8 Gabellänge (E) 16 mm DIN 71752
Gabelkopf Material Stahl, verzinkt Bolzen-Ø (A) 10 mm Länge (B) 40 mm Innenbreite Gabel (C) 10 mm Gewinde (D) M10 Gabellänge (E) 20 mm DIN 71752
Gabelkopf ohne ES-Bolzen Material Stahl, verzinkt Bolzen-Ø (A) 14 mm Länge (B) 56 mm Innenbreite Gabel (C) 14 mm Gewinde (D) M14 Gabellänge (E) 28 mm DIN 71752
Gabelkopf Material Stahl, verzinkt Bolzen-Ø (A) 10 mm Länge (B) 60 mm Innenbreite Gabel (C) 10 mm Gewinde (D) M10 Gabellänge (E) 40 mm DIN 71752
Gasdruckfedern für Klappen, Deckel und Anhängeraufbauten
Gasdruckfedern unterstützen das Öffnen, Halten und Schließen von Klappen, Deckeln und Aufbauten. Damit sie richtig funktionieren, müssen Kraft, Länge, Hub und Anschluss exakt zur Einbausituation passen.
Die wichtigste Angabe ist die Ausschubkraft in Newton, sie muss zum Gewicht und Hebel der Klappe passen. Ebenso wichtig sind Gesamtlänge, Hub, Kolbendurchmesser, Anschlussköpfe und die Einbaulage. Eine zu schwache Gasdruckfeder hält die Klappe nicht sicher, eine zu starke kann Scharniere, Halter oder Bedienung belasten. Bei Ersatz sollten vorhandene Kennzeichnungen und Maße möglichst genau übernommen werden.
Gasdruckfedern aus Stahl eignen sich für viele Standardanwendungen an Anhängern, Klappen und Deckeln. Edelstahlvarianten sind bei Feuchtigkeit, Außenmontage oder korrosiver Umgebung sinnvoll. Herstellerspezifische Gasdruckfedern und Caravan-Ausführungen orientieren sich stärker an bestimmten Einbausituationen oder Fahrzeugtypen. Anlenkelemente verbinden die Gasdruckfeder mit Klappe und Rahmen und müssen zur Kraft und Bewegung passen.
