Zugkugelkupplungen
Kugelkupplung passend für Humbaur Zugdeichsel vierkant Zul. Gesamt-Gewicht 750 kg Zul. Stützlast 75 kg Zugstange 60 mm Bohrung horizontal 10,5 mm Bohrung vertikal 10,5 mm Abstand Bohrung horizontal 75 mm Abstand Bohrung vertikal 90 mm
Kugelkupplung passend für Humbaur inkl. Soft Dock und Steckerhalter Zugdeichsel vierkant Zul. Gesamt-Gewicht 750 kg Zul. Stützlast 75 kg Zugstange 60 mm Bohrung horizontal 10,5 mm Bohrung vertikal 10,5 mm Abstand Bohrung horizontal 75 mm Abstand Bohrung vertikal 90 mm

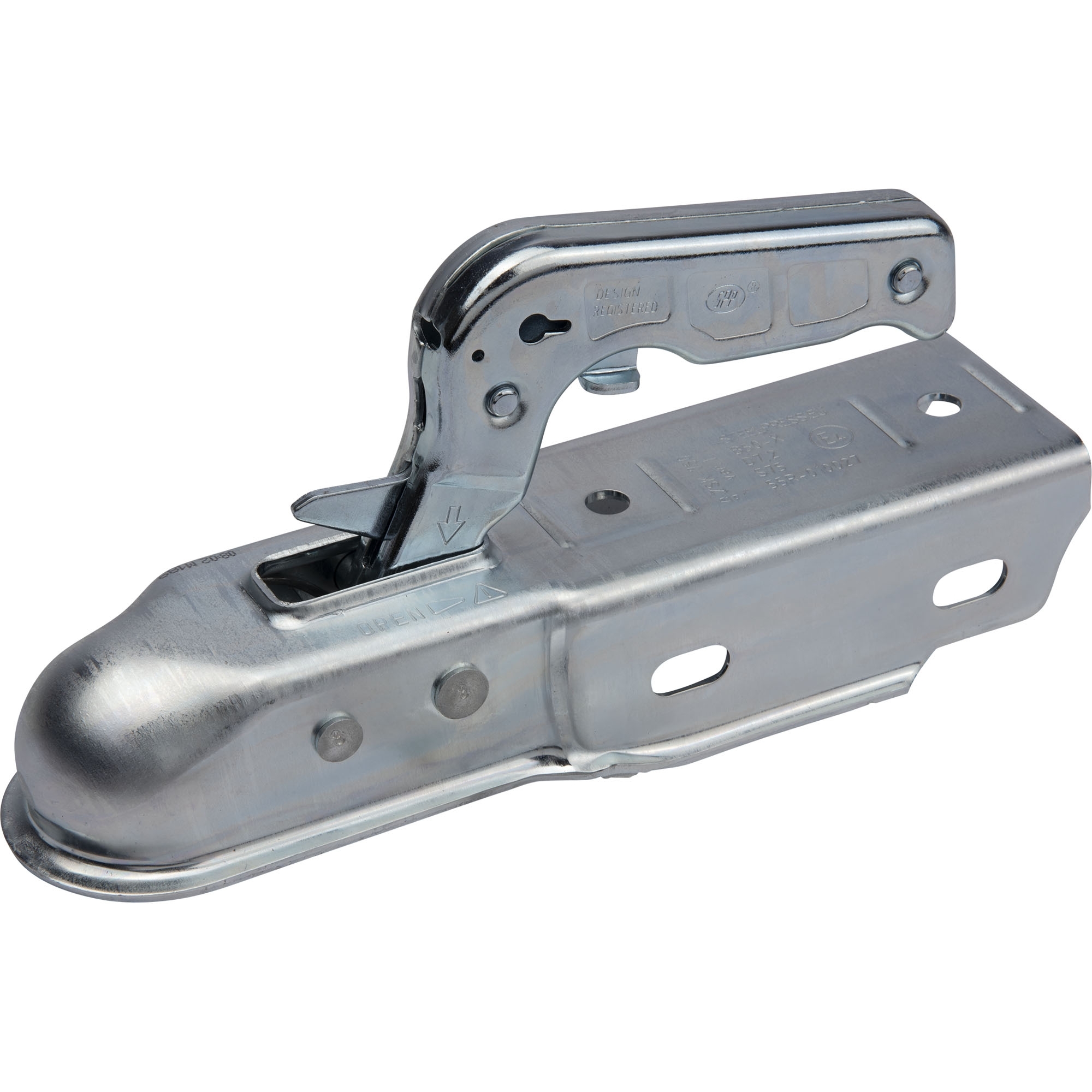

Kugelkupplung SPP ZSK-750I passend für Humbaur Zugdeichsel vierkant Zul. Gesamt-Gewicht 750 kg Zul. Stützlast 75 kg Zugstange 60 mm Bohrung horizontal 10,5 mm Bohrung vertikal 10,5 mm Abstand Bohrung horizontal 75 - 85 mm Abstand Bohrung vertikal 90 mm
Kugelkupplung SPP BC-1200GG Zugdeichsel rund Zul. Gesamt-Gewicht 1200 kg Zul. Stützlast 100 kg Zugstange-Ø 70 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 90 + 116 mm
Kugelkupplung SPP ZSK-1300A-03 Zul. Gesamt-Gewicht 1300 kg Zul. Stützlast 100 kg Zugstange-Ø 35 mm Bohrung horizontal Ø 12,5 mm Abstand Bohrungen 54 mm
Kugelkupplung SPP ZSK-1300C Zul. Gesamt-Gewicht 1300 kg Zul. Stützlast 100 kg Zugstange-Ø 50 mm Bohrung horizontal Ø 12,5 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen horizontal 47 - 54 mm Abstand Bohrungen vertikal 40 mm
Kugelkupplung SPP ZSK-1300E Zul. Gesamt-Gewicht 1300 kg Zul. Stützlast 100 kg Zugstange-Ø 50 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 90 mm
Kugelkupplung SPP ZSK-1300F Zul. Gesamt-Gewicht 1300 kg Zul. Stützlast 100 kg Zugstange-Ø 60 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 90 mm
Kugelkupplung SPP ZSK-1300G Zul. Gesamt-Gewicht 1300 kg Zul. Stützlast 100 kg Zugstange-Ø 70 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 90 mm
Kugelkupplung Knott KK14 Ausführung B Zugdeichsel rund Zul. Gesamt-Gewicht 1400 kg Zul. Stützlast 100 kg Zugstange-Ø 45 mm Bohrung horizontal Ø 12,5 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 40 mm
Kugelkupplung WW 13-N Zul. Gesamt-Gewicht 1500 kg Zul. Stützlast 100 kg Zugstange-Ø 45 mm Bohrung horizontal Ø 12,5 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 40 mm
Kugelkupplung WW 150-RB Zul. Gesamt-Gewicht 1500 kg Zul. Stützlast 100 kg Zugstange-Ø 50 mm Bohrung horizontal Ø 12,5 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 40 mm
Kugelkupplung WW 150-RG Zul. Gesamt-Gewicht 1500 kg Zul. Stützlast 100 kg Zugstange-Ø 70 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 90 + 116 mm
Kugelkupplung AL-KO AK 161, mit Soft-Dock, inkl. Reduzierstücke Zul. Gesamt-Gewicht 1600 kg Zul. Stützlast 120 kg Zugstange-Ø 50 mm Reduzierstücke auf Ø 35 / 45 mm Bohrung horizontal Ø 12,0 mm Bohrung vertikal Ø 12,0 mm Abstand Bohrungen horizontal 47 - 54 mm Abstand Bohrungen vertikal 40 mm
Kugelkupplung AL-KO AK 161 mit Soft-Dock, Safety-Ball, Druckschloss, Schraubmaterial, inkl. Reduzierstücke Zul. Gesamt-Gewicht 1600 kg Zul. Stützlast 120 kg Zugstange-Ø 50 mm Reduzierstücke auf Ø 35 / 45 mm Bohrung horizontal Ø 12,0 mm Bohrung vertikal Ø 12,0 mm Abstand Bohrungen horizontal 47 - 54 mm Abstand Bohrungen vertikal 40 mm
Kugelkupplung AL-KO AK 161 mit Soft-Dock Zul. Gesamt-Gewicht 1600 kg Zul. Stützlast 120 kg Zugstange-Ø 50 mm Bohrung horizontal Ø 12,0 mm Bohrung vertikal Ø 12,0 mm Abstand Bohrungen horizontal 47 - 54 mm Abstand Bohrungen vertikal 40 mm
Kugelkupplung DDR-Ausführung KK 92 A Zugdeichsel rund Zul. Gesamt-Gewicht 1600 kg Zul. Stützlast 120 kg Zugstange-Ø 70 mm Bohrung horizontal Ø 12,0 mm Abstand Bohrungen 55 mm
Kugelkupplung DDR-Ausführung KK 92 B Zugdeichsel rund Zul. Gesamt-Gewicht 1600 kg Zul. Stützlast 120 kg Zugstange-Ø 60 mm Bohrung horizontal Ø 12,0 mm Abstand Bohrungen 55 mm
Kugelkupplung Knott K20 Ausführung B Zugdeichsel rund Zul. Gesamt-Gewicht 2000 kg Zul. Stützlast 100 kg Zugstange-Ø 45 mm Bohrung horizontal Ø 12,5 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 40 mm
Kugelkupplung SPP ZSK-2000C Zul. Gesamt-Gewicht 2000 kg Zul. Stützlast 100 kg Zugstange-Ø 50 mm Bohrung horizontal Ø 12,5 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen horizontal 47 - 54 mm Abstand Bohrungen vertikal 40 mm
Kugelkupplung Winterhoff WW 20-F1 Zugdeichsel rund Zul. Gesamt-Gewicht 2000 kg Zul. Stützlast 100 kg Zugstange-Ø 60 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 90 + 116 mm
Kugelkupplung Winterhoff WW 20-F2 Zugdeichsel rund Zul. Gesamt-Gewicht 2000 kg Zul. Stützlast 100 kg Zugstange-Ø 70 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 90 + 116 mm
Kugelkupplung SPP BC-2200B Zul. Gesamt-Gewicht 2200 kg Zul. Stützlast 120 kg Zugstange-Ø 50 mm Bohrung horizontal Ø 12,5 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 40 mm
Kugelkupplung WW 220-RA Zul. Gesamt-Gewicht 2200 kg Zul. Stützlast 100 kg Zugstange-Ø 45 mm Bohrung horizontal Ø 12,5 mm Bohrung vertikal Ø 12,5 mm Abstand Bohrungen 40 mm
Zugkugelkupplungen für Pkw-Anhänger und Zugfahrzeuge
Was ist eine Zugkugelkupplung?
Eine Zugkugelkupplung verbindet Anhänger und Zugfahrzeug über eine genormte Kugelverbindung mit 50 mm Durchmesser. Sie stellt die sichere Kraftübertragung zwischen Fahrzeug und Anhänger sicher und erlaubt gleichzeitig die nötige Beweglichkeit beim Anfahren, Rangieren und Kurvenfahren. Für den zuverlässigen Betrieb müssen Bauart, Befestigung und Belastbarkeit der Kupplung exakt zum Anhänger passen.
In der Praxis betrifft das nicht nur die Kupplung selbst, sondern auch das Zusammenspiel mit Deichsel, Zugrohr und Befestigungspunkten. Bei häufigem Einsatz im gewerblichen Bereich sind außerdem robuste Komponenten und eine klare Wartungsroutine entscheidend. In unserem Sortiment finden Sie dafür unter anderem passende Lösungen von
AL-KO, Knott und Winterhoff.
Welche Zugkugelkupplung ist die richtige?
Die passende Zugkugelkupplung richtet sich nach dem zulässigen Gesamtgewicht des Anhängers, dem Deichseltyp sowie dem vorhandenen Zugrohr und Lochbild. Für ungebremste Anhänger gelten andere Anforderungen als für gebremste Anhänger, Wohnwagen oder regelmäßig stark beladene Transportanhänger. Vor dem Austausch sollten daher Anschlussmaße, Befestigungspunkte und Herstellerfreigaben immer sorgfältig abgeglichen werden.
Ein entscheidender Punkt ist die sichere Montage mit geeigneten Schraubensätzen, damit Festigkeit und Anzugsmoment zur Kupplung passen. Auch die Wahl zwischen klassischer Kugelkupplung und alternativen Lösungen wie
DIN-Zugösen hängt vom Einsatzzweck und der vorhandenen Zugvorrichtung ab.
Was bedeuten D-Wert und Stützlast?
Der D-Wert beschreibt die zulässige dynamische Belastbarkeit der Verbindung zwischen Zugfahrzeug und Anhänger. Die Stützlast gibt an, mit welcher vertikalen Kraft der Anhänger auf die Kupplung wirkt. Beide Werte müssen zu Fahrzeug und Anhänger passen und dürfen nicht überschritten werden, damit Fahrstabilität, Bremsverhalten und Betriebssicherheit erhalten bleiben.
Wann lohnt sich eine Antischlingerkupplung?
Antischlingerkupplungen reduzieren Pendelbewegungen des Anhängers und können die Fahrstabilität deutlich verbessern. Besonders häufig werden sie bei Wohnwagen, Pferdeanhängern und höheren Anhängern eingesetzt, bei denen Seitenwind, Spurrillen oder Lastwechsel schneller zu Unruhe im Gespann führen können. Für viele Anwender ist die Antischlingerkupplung deshalb ein sinnvoller Sicherheits- und Komfortgewinn bei längeren Strecken.
Je nach Einsatzbereich kommen unterschiedliche Herstellerkonzepte in Frage, etwa von AL-KO, Knott, Winterhoff oder SPP. Ergänzend sind passende Schraubensätze und die korrekten Montagevorgaben entscheidend, damit die Kupplung dauerhaft sicher funktioniert.
FAQ zu Zugkugelkupplungen
Welche Zugkugelkupplung passt auf meinen Anhänger?
Die passende Kupplung richtet sich nach Deichseltyp, Zugrohrdurchmesser, Lochbild, zulässigem Gesamtgewicht sowie den freigegebenen D-Wert- und Stützlastbereichen.
Kann ich eine Zugkugelkupplung selbst wechseln?
Ein Austausch ist grundsätzlich möglich, wenn die Herstellervorgaben eingehalten, geeignete Befestigungsmittel verwendet und die vorgeschriebenen Anzugsmomente korrekt umgesetzt werden.
Wann sollte eine Zugkugelkupplung ersetzt werden?
Bei Verschleiß, Beschädigungen, Spiel in der Verriegelung oder eingeschränkter Freigängigkeit sollte die Kupplung umgehend geprüft und bei Bedarf ersetzt werden.
